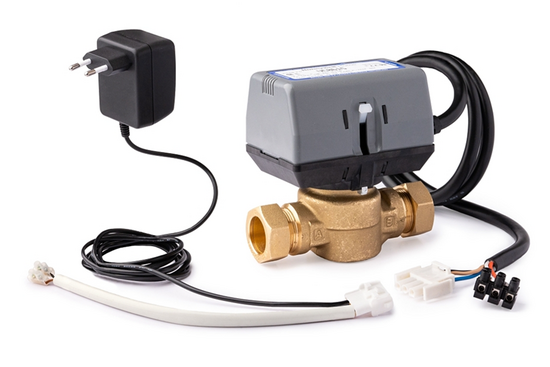

Gemotoriseerde Afsluiter met Schakelcontact

Deze voorgemonteerde, gemotoriseerde afsluiter maakt het mogelijk om de verdeler na te regelen via een AAN/UIT-ruimtethermostaat (uitermate geschikt voor stadsverwarming).

• Bedraad aan te sturen regelafsluiter
• Naregeling per verdeler (per verdieping)
• Naregeling van stadsverwarming

De afsluiter wordt in de aanvoer- of retourleiding van de verdeler geplaatst en vervolgens bedraad aangesloten op een AAN/UIT-thermostaat (apart mee te bestellen). Door meerdere regelsets, elk voorzien van een thermostaat in een installatie toe te passen, kan een zoneregeling worden gemaakt. Om de circulatie van het verwarmingswater te waarborgen, dient er in dat geval wel een kortsluitleiding met een drukverschil-overstortregelaar (DU 145) te
worden gemonteerd.

Het CV-toestel kan worden geregeld door de elektrisch parallel geschakelde contacten (NO) van de vervolgschakelaar van de regelafsluiter. Deze dient te worden aangesloten op de thermostaatklemmen van het CV-toestel

De afsluiter is leverbaar in de volgende uitvoeringen ;

• 22mm knel-aansluiting
• 28mm knel-aansluiting
• 3/4" binnendraad
• 1" buitendraad

Artikelnummer: Y-VC8615AG1100-R
EAN-code: 5059087021977

Motor/afsluitercombinatie

De doorstroomrichting door de afsluiter is vrij te kiezen. De afsluiter mag in zowel de aanvoer als in de retourleiding worden gemonteerd, maar montage in de retourleiding heeft de voorkeur.

De afneembare servomotor heeft een looptijd van 18 seconden en is door middel van een bajonetverbinding gekoppeld. Het complete binnenwerk van de afsluiter (plunjer, met geleiding en afdichtingen) is als eenheid verwisselbaar met de afsluiter.

Elektrische kenmerken

De TR-VC001-TR-R (Trafo 24V 50 Hz) moet altijd in combinatie met deze regelset worden gebruikt.

Principeschema

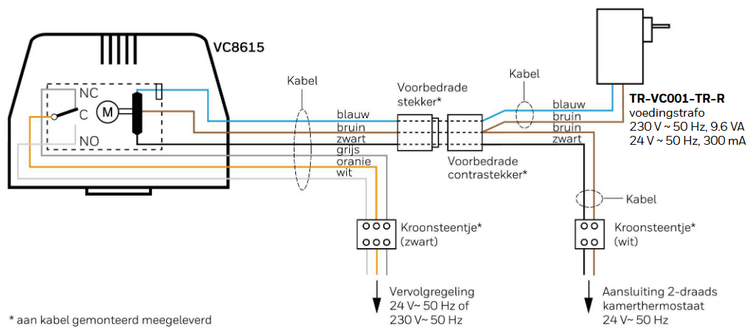

Elektrische bedrading

Toepassingsvoorbeeld zoneregeling met CV-toestel

Y-VC8015A Montage-handleiding
