Bevestigingsrails en inslagbeugels voor vloerverwarming-installaties
Vloerverwarmingsbuizen kunnen met behulp van een railsysteem of betoninslagbeugels rechtstreeks op de constructievloer bevestigd worden. Afhankelijk van de beschikbare opbouwhoogte kunt u het railsysteem ook gebruiken om buizen direct op isolatie vast te zetten.
Lees meer-
-
-
-
-
-
-
Vloerverwarming
voor de beste prijs! Beste kwaliteit, laagste prijs, direct uit de fabriek. -
-
-
Bevestiging door middel van rails of inslagbeugels
Vloerverwarmingsbuizen kunnen met behulp van een railsysteem of betoninslagbeugels rechtstreeks op de constructievloer bevestigd worden. Dit wordt veel toegepast wanneer er een nieuwe dekvloer gestort wordt, zoals bijvoorbeeld bij nieuwbouwprojecten of verbouwingen. Afhankelijk van de beschikbare opbouwhoogte kunt u het railsysteem ook gebruiken om buizen direct op isolatie vast te zetten.
Vloerverwarming monteren met Penta-rails of inslagbeugels
Vloerverwarming kan op verschillende manieren op de ondervloer worden bevestigd. Een veelgebruikte methode bij een nieuwe dekvloer is het gebruik van Penta-rails of betoninslagbeugels. Met deze bevestigingsmethoden worden de vloerverwarmingsbuizen stevig op hun plaats gehouden, zodat de leidingen tijdens het storten van de dekvloer niet kunnen verschuiven. Deze methode is daardoor zeer geschikt voor nieuwbouw, renovatie en situaties waarbij een nieuwe dekvloer wordt aangebracht.
Afhankelijk van de beschikbare opbouwhoogte en de gewenste vloeropbouw kan het railsysteem rechtstreeks op de constructievloer of op isolatie worden toegepast. Hierdoor is zowel een hechtende als een zwevende dekvloer mogelijk.
Installatie met beugels of Penta-rails | hechtende dekvloer
Bij deze manier van vloerverwarming installeren, worden de buizen zonder extra isolatie of folie met behulp van inslagbeugels of rails direct op de (bestaande) constructievloer bevestigd. De nieuwe dekvloer wordt vervolgens rechtstreeks over de vloerverwarmingsbuizen aangebracht.
Doordat er geen isolatie- of scheidingslaag tussen de constructievloer en de nieuwe dekvloer aanwezig is, ontstaat een hechtende dekvloer waarbij de dekvloer één geheel vormt met de onderliggende constructievloer.
| Systeemhoogte | : | 40 mm tot 60 mm |
| Minimale installatiehoogte* | : | 4,0 cm |
| Buisdiameter** | : | 16 mm x 2,0 mm |
| Verlegafstand | : | 10 cm |
| In natte ruimtes | : | ✔ |
| Systeemafwerking | : | Dekvloer |
Deze installatiemethode wordt veel toegepast wanneer de beschikbare opbouwhoogte beperkt is. Betoninslagbeugels zijn hierbij bijzonder praktisch, want de beugels worden rechtstreeks in de constructievloer bevestigd en houden de vloerverwarmingsbuis stevig op zijn plaats. Daarnaast is het mogelijk om gebruik te maken van Penta-rails.
Verder is het belangrijk om voldoende randisolatie toe te passen om het uitzetten en krimpen van de dekvloer op te vangen.
Installatie met behulp van Penta-rails | zwevende dekvloer
Bij een zwevende dekvloer wordt er eerst een isolatielaag over de constructievloer aangebracht. Vervolgens wordt het railsysteem op de isolatie bevestigd, waarna de buizen in de rails worden gedrukt.
De isolatielaag zorgt ervoor dat de nieuwe dekvloer niet rechtstreeks met de constructievloer verbonden is en hierdoor ontstaat een zwevende dekvloer, die onafhankelijk van de onderliggende constructie kan uitzetten en krimpen.
| Systeemhoogte | : | 70 mm tot 100 mm |
| Minimale installatiehoogte* | : | 7,0 cm |
| Buisdiameter** | : | 16 mm x 2,0 mm |
| Verlegafstand | : | 10 cm |
| In natte ruimtes | : | ✔ |
| Systeemafwerking | : | Dekvloer |
Door de scheidingslaag heeft de nieuwe dekvloer geen directe verbinding met de onderliggende constructievloer. Hierdoor ontstaat een zwevende vloerconstructie die onafhankelijker van de ondervloer kan uitzetten en krimpen. Dit kan helpen om spanningen in de vloer-constructie op te vangen. Ook bij zwevende dekvloeren is gebruik van randisolatie belangrijk, want deze isolatie geeft de vloer ruimte om tijdens het opwarmen en afkoelen uit te zetten en te krimpen.
|
* |
|
De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief chapelaag. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden. |
|
** |
|
Inslagbeugels zijn geschikt voor buizen met een diameter van 14mm of 16mm en Penta-rails kunnen gebruikt worden voor buizen van 14mm tot en met 20mm. |
|
|
|
|
Welke bevestigingsmethode kiest u? |
 |
|
|
De keuze tussen betoninslagbeugels en Penta-rails is vooral afhankelijk van de vloeropbouw en de manier waarop de nieuwe dekvloer wordt aangebracht. Bij een hechtende dekvloer kan de vloerverwarming rechtstreeks op de constructievloer worden bevestigd met bijvoorbeeld betoninslagbeugels. Wanneer er isolatie onder de vloerverwarming wordt toegepast en een zwevende dekvloer gewenst is, kunnen Penta-rails op de isolatie worden bevestigd. Bij het bepalen van de juiste vloeropbouw moet niet alleen naar de bevestigingsmethode worden gekeken. Ook de beschikbare opbouwhoogte, de gewenste isolatiewaarde, de dikte van de dekvloer en het type vloerverwarmingsbuis spelen een belangrijke rol. Door deze factoren vooraf goed op elkaar af te stemmen, ontstaat een vloerverwarmingssysteem dat zowel tijdens de installatie als in het dagelijks gebruik goed functioneert. |
||
Betoninslagbeugels
Rechtstreekse montage op de ondervloer.
Boor met 6mm tot circa 30mm diep en sla de beugels vast met een hamer
Geschikt voor buizen met een diameter van 14mm tot 16mm
Benodigd aantal inslagbeugels: circa 3 per strekkende meter buis
Geschikt voor situaties waarbij een nieuwe, hechtende dekvloer wordt aangebracht.

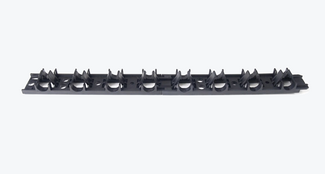

Penta-railsysteem
Geleverd per meter (5 x 20cm rail-strips)
Handmatig te verlengen of in te korten
Te gebruiken voor bevestiging op de constructievloer (met nagels)
of voor rechtstreekse bevestiging op isolatie (met nieten)
Geschikt voor zowel hechtende als zwevende dekvloeren

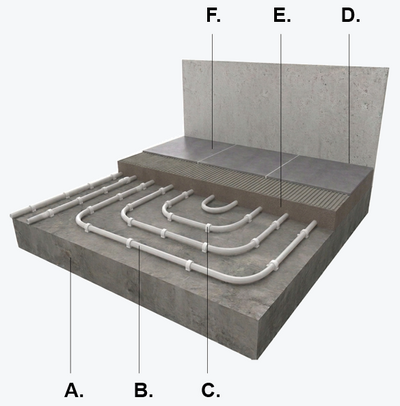

Vloeropbouw bij vloerverwarming met betoninslagbeugels (hechtende dekvloer)
A. |
|
Ondervloer (constructievloer) |
B. |
Vloerverwarmingsbuis |
|
C. |
Betoninslagbeugel |
|
D. |
Randisolatie |
|
E. |
Circa 4cm tot 7cm dekvloer |
|
F. |
Vloerafwerking |
|
|
|
Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. |
|
Bevestig de vloerverwarmingsbuizen met behulp van kunststof inslagbeugels direct op de constructievloer. Houdt hierbij een gemiddeld aantal van 3 beugels aan per strekkende meter buis, zodat de buis (met name in bochten) niet zal verschuiven bij het storten van de dekvloer. |
|
|
Boor met een 6mm-betonboor tot circa 20mm diep, plaats de betoninslagbeugel over de vloerverwarmingsbuis en sla de beugel vervolgens voorzichtig vast met een hamer. Herhaal deze stap tot alle buizen bevestigd zijn. |
|

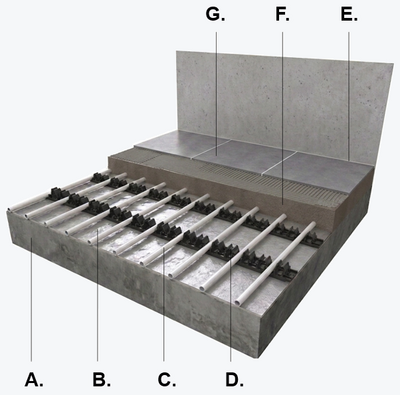

Vloeropbouw bij vloerverwarming met Penta-rails (zwevende dekvloer)
A. |
|
Ondervloer (constructievloer) |
B. |
Isolerende onderlaag of reflecterende folie |
|
C. |
Vloerverwarmingsbuis |
|
D. |
Penta-rail |
|
E. |
Randisolatie |
|
F. |
Circa 7cm tot 10cm dekvloer |
|
G. |
Vloerafwerking |
|
|
|
Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. |
|
Bevestig de rails door middel van kunststof inslagpluggen of schroeven op de constructievloer of door middel van kunststof nieten op (bestaande) isolatie van ten minste 20mm dik. Per meter rail heeft u 3 pluggen, schroeven of nieten nodig. |
|
|
Houdt bij het plaatsen een afstand van maximaal 50cm tussen de rails aan als de buizen in meander-patroon gelegd worden. |
|
|
Nadat de rails zijn vastgezet, klikt u de buis vast tussen de daarvoor bestemde uitsparingen in de rail. |
|
