Enkelwandig Kunststof LTV-Verdeler op Maat

• Geschikte warmtebron

• Enkelwandige open verdeelunit van een met glasvezel versterkte polyamide
• Geleverd met een temperatuurregelaar voorzien van energiezuinige Grundfos-pomp
• Inregelventiel voor laagtemperatuur-trajecten
• Instelbare mengverdeler voor aanvoertemperaturen vanaf 45°C

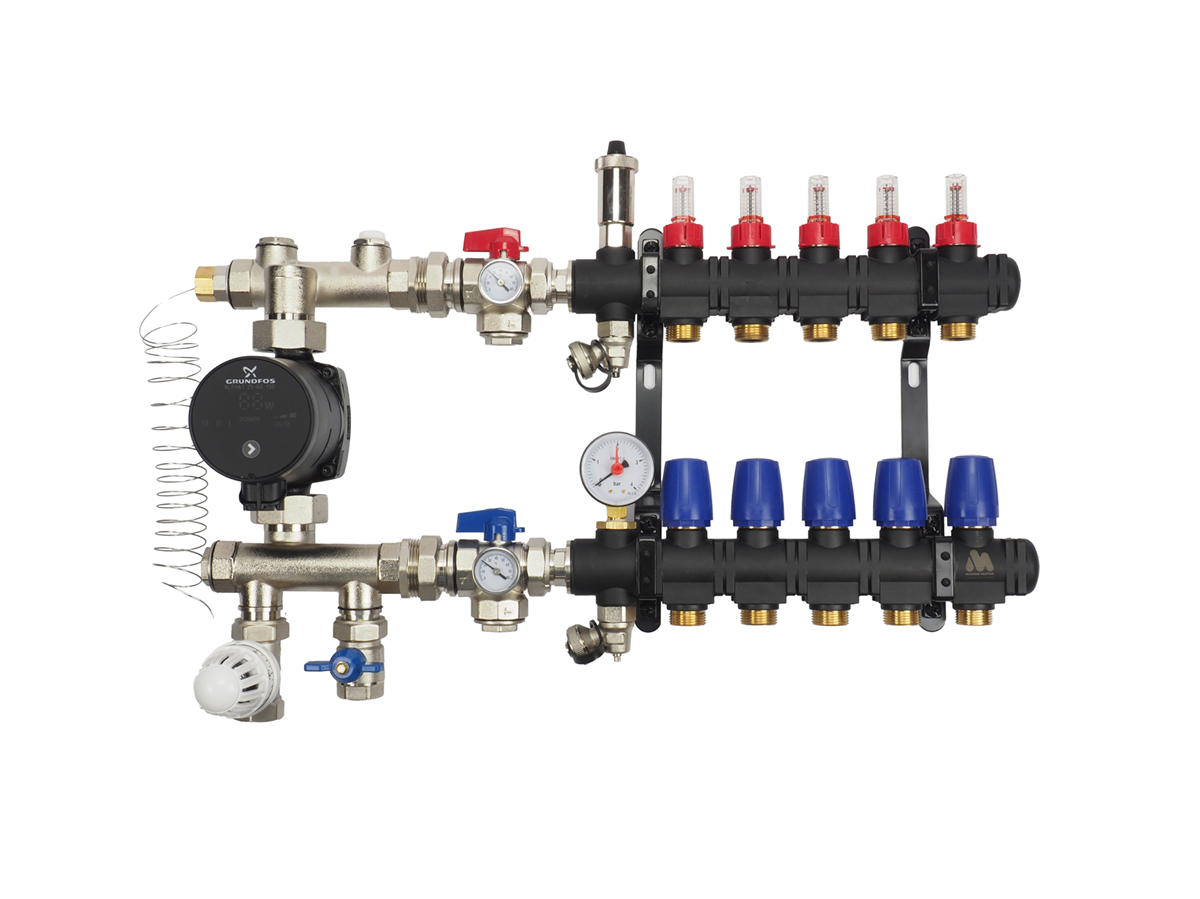

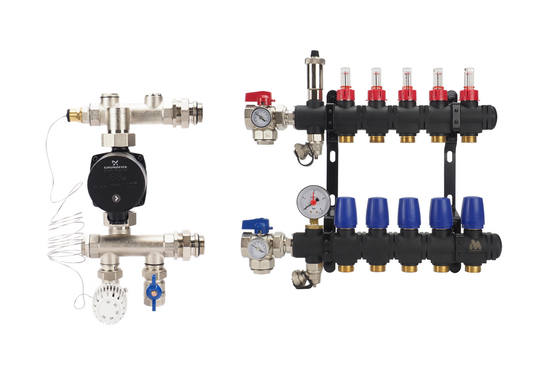

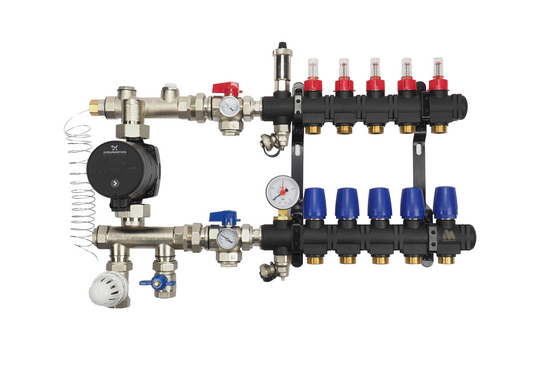

De MAGNUM EcoFlow open kunststof verdeler bestaat uit een kunststof module uit één geheel. Deze module is vervaardigd van een met glasvezel versterkte polyamide, waardoor hij bestand is tegen zowel hoge als lage temperaturen. Dit maakt deze verdeelunit uitermate geschikt voor zowel verwarmen als koelen, bijvoorbeeld in combinatie met een hybride warmtepomp die in de winter warmte levert en in de zomer koelt. De verdeler kan geschikt gemaakt worden voor hoogtemperatuursystemen met behulp van de meegeleverde mengunit met circulatiepomp.

Verder is de temperatuur mengunit voorzien van een regelventiel waarmee de hoeveelheid mengwater vanuit de vloer begrensd kan worden. Hierdoor wordt de collector steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen. Hierdoor is deze regelunit uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken. Mocht u in de toekomst overstappen op een (hybride) warmtepomp, dan kan de regelunit worden aangepast met een hybride-uitbreidingsset of u verwijderd de unit, zodat er een open kunststof collector overblijft.

De regelunit is standaard uitgerust met een energiezuinige Grundfos ALPHA1 pomp.

Let op

Houdt u er rekening mee dat de onderdelen van de meng-unit en de beschikbare open collectoren in verschillende fabrieken geassembleerd worden. Om een volledig waterdichte verbinding tussen de verschillende onderdelen te garanderen, dient altijd gebruik gemaakt te worden van fiberringen en teflon-tape.

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.

Artikelnummer: W52004LTV

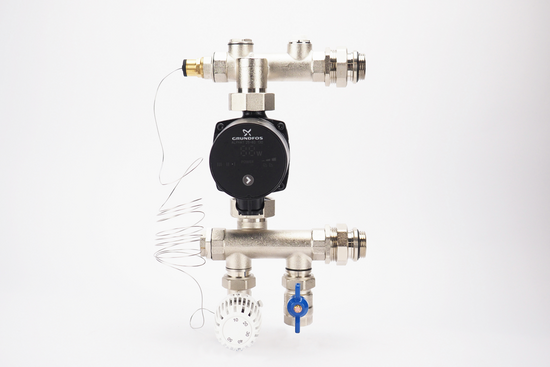

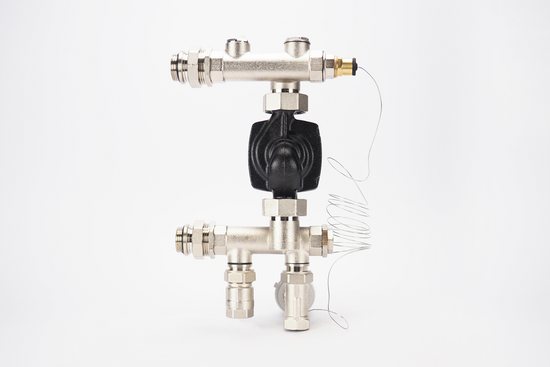

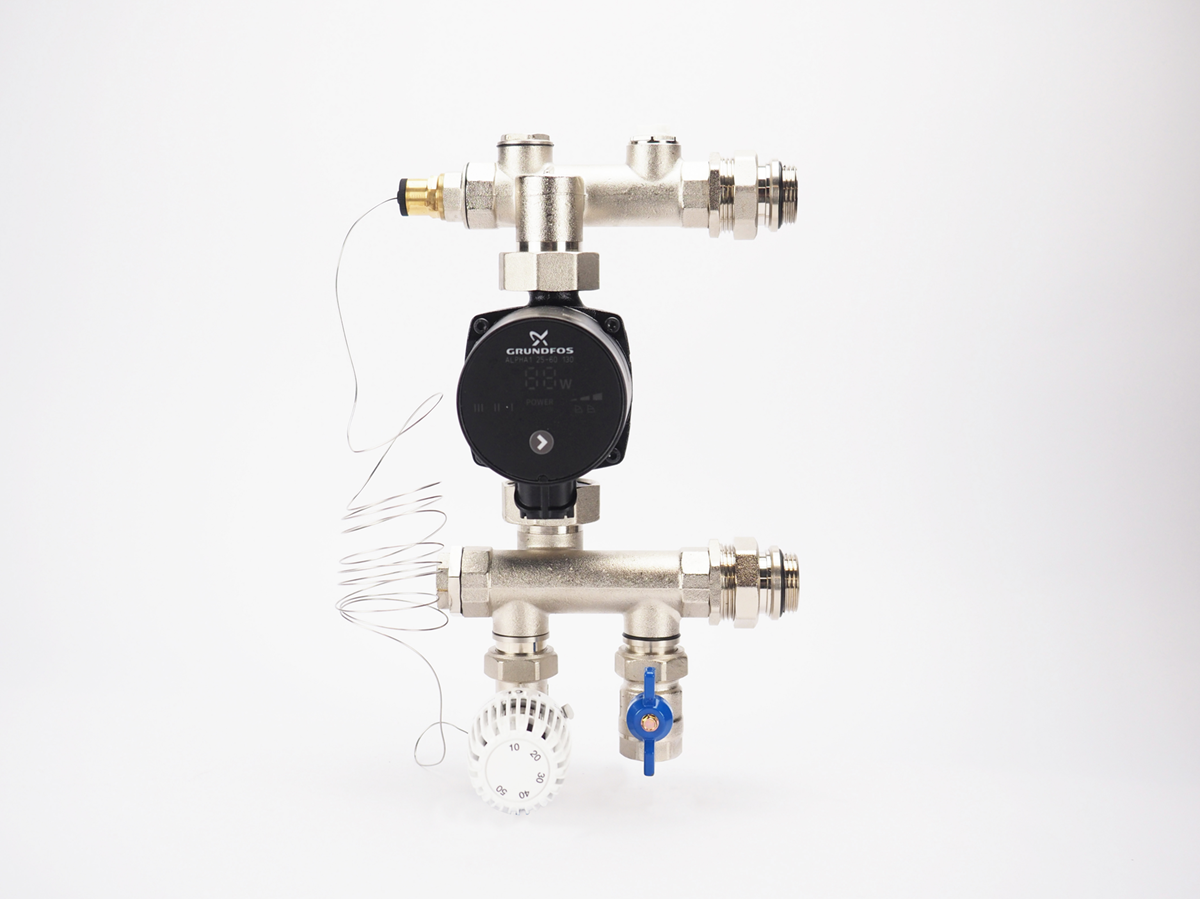

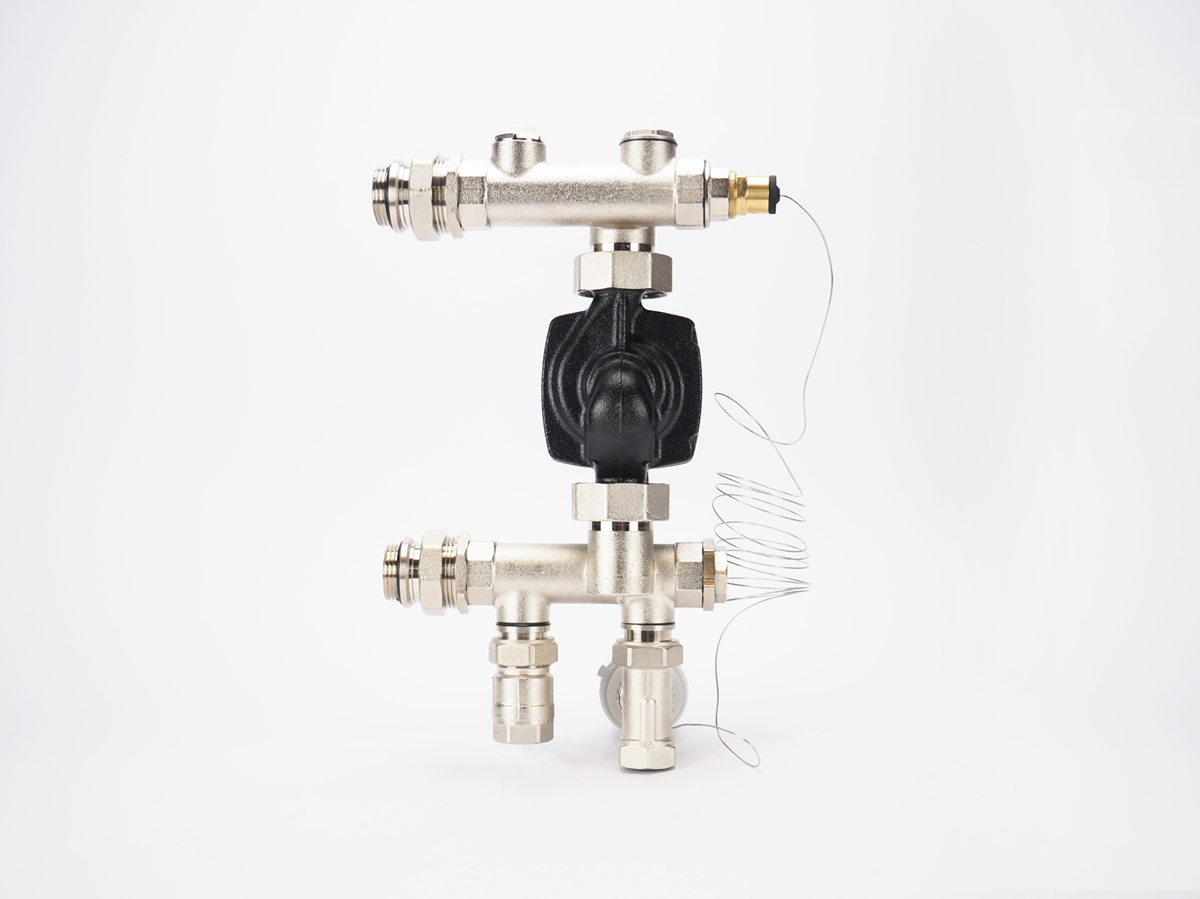

Specificaties LTV-mengunit

Robuuste meng-unit met energiezuinige circulatiepomp ;

• gemaakt van vernikkeld staal
• uitgerust met energiezuinige Grundfos ALPHA1 pomp
• inregelventiel voor hydraulisch actieve werking bij lagere aanvoertemperaturen
• voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
• primaire aansluiting 3/4” binnendraad
• secundaire aansluiting 1” buitendraad / vlakdichtend

• zowel in linkse als rechtse uitvoering leverbaar

Maximale statische druk: Maximum temperatuur: Instelbaar regelbereik: Nominaal verwarmend vermogen: Voeding Grundfos pomp:

10 bar 90°C 20°C tot 50°C circa 11,5kW 230VAC - 50Hz.

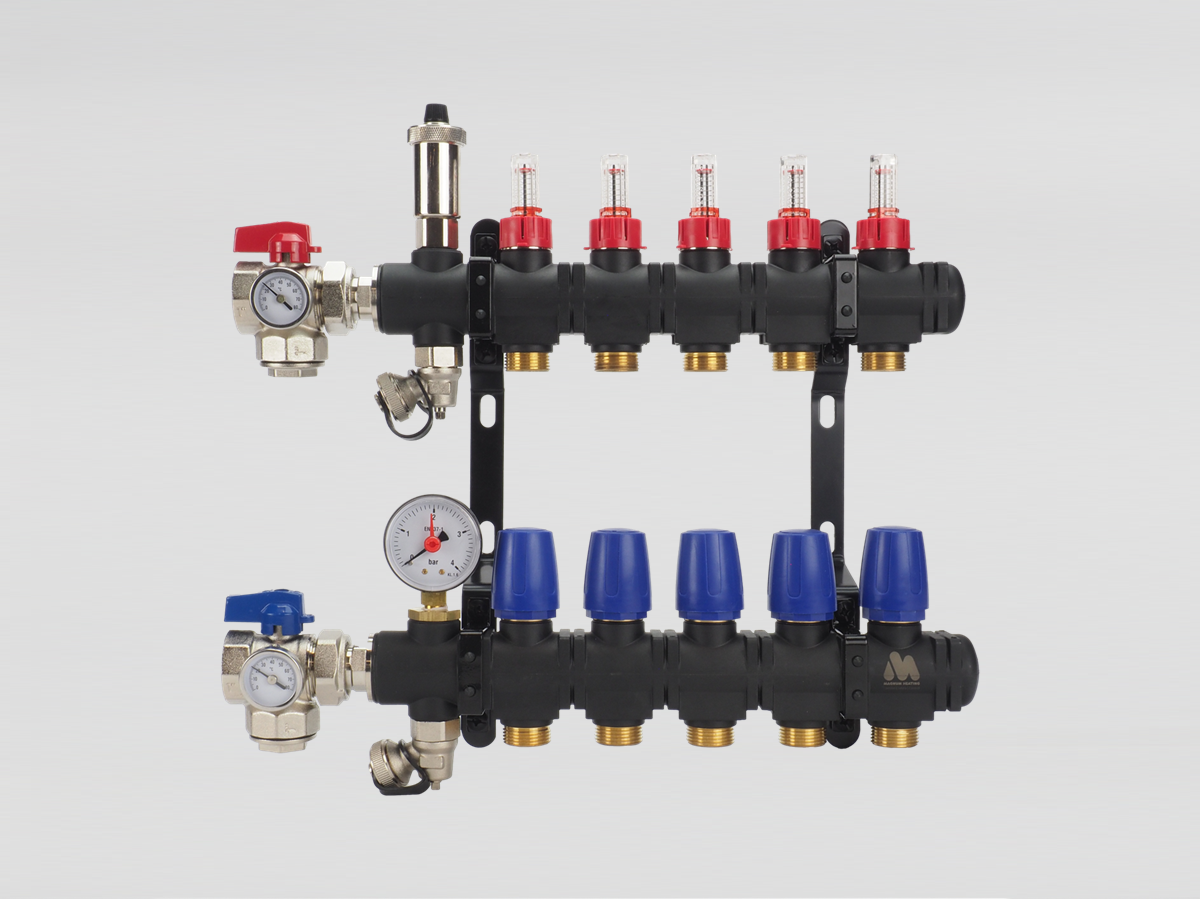

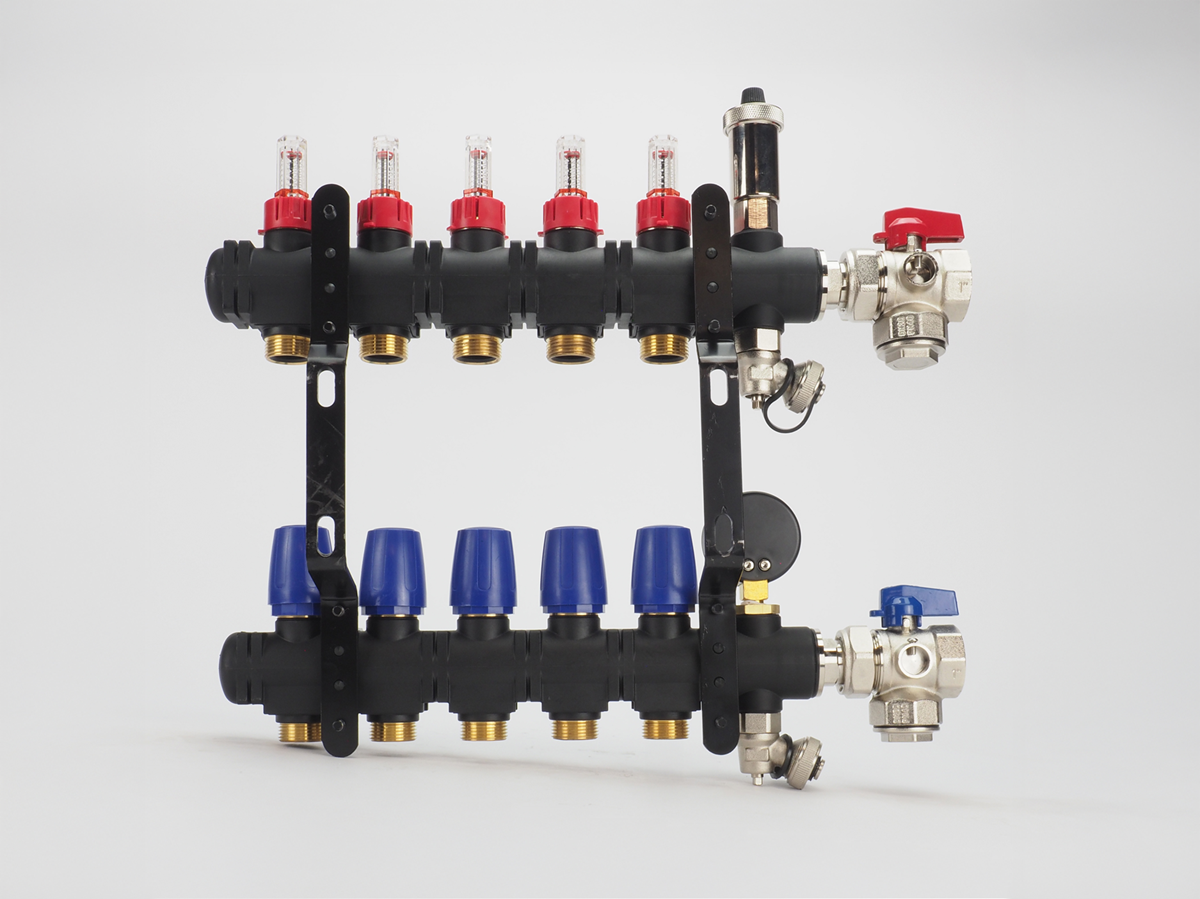

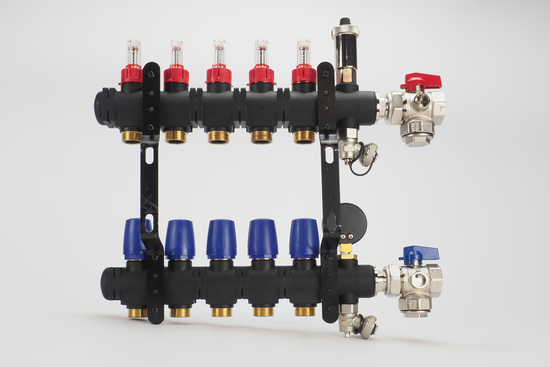

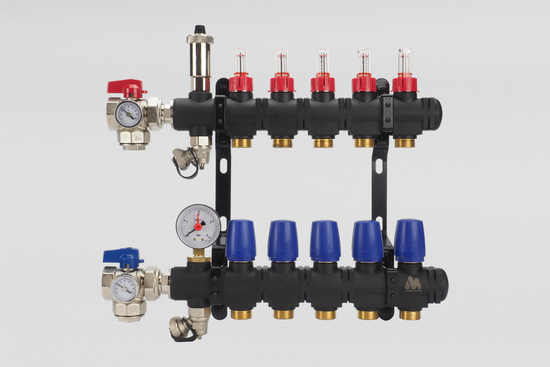

Specificaties Open Kunststof collector

Sterke kunststof verdeelunit opgebouwd uit voorgevormde kunststof elementen;

• gemaakt van enkelwandig met glasvezel versterkte polyamide
• voorzien van geïntegreerde ventielen (voor M30 x 1,5 actuators)
• inregelbare flowmeters (voor debietinstelling per groep), automatische ontluchter, thermometers, manometer en vul-/aftapkranen
• primaire hoofdaansluiting is 1"
• groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)
• dubbele ophangbeugels voor bevestiging
• rechtse aansluiting mogelijk (zelf uit te voeren door appendages te verwisselen)

Principeschema

1a. Aanvoer collector

1b. Retour collector

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.   Vloerverwarmingsgroepen

6.   Afsluiter

Afmetingen

Aansluitingen*

^{*) Let op ; recente modellen kunnen kleine afwijkingen hebben}
