2.3.1. Installatie met het ThinMat-systeem

Installatie met het ThinMat-systeem


Buizen van 10mm kunnen bij deze manier van installeren direct op de ondervloer bevestigd worden met behulp van kunststof tegels die eenvoudig aan elkaar kunnen worden geklikt. Daarnaast is het ook mogelijk om deze installatiemethode te gebruiken voor wandverwarming.

Door de systeemhoogte van slechts 12mm is dit systeem zeer geschikt voor renovaties en verbouwingen, waarbij weinig opbouwhoogte beschikbaar is.


2.3.1.1. ThinMat voor vloerverwarming

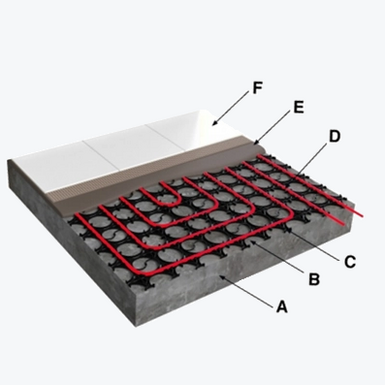

Handleiding - ThinMat-vloeropbouw






A.



Ondervloer



B.



Vloerprimer



C.



Kunststof ThinMat-tegel



D.



Verwarmingsbuis (10mm)



E.



Egalisatie-mortel



F.



Vloerafwerking







1.

Spacing

Wanneer dit systeem voor vloerverwarming gebruikt wordt, dan worden de buizen verwerkt in een egalisatiemortel van 15mm tot 20mm hoog.
Om optimale hechting te garanderen, brengt u eerst een vloerprimer aan.

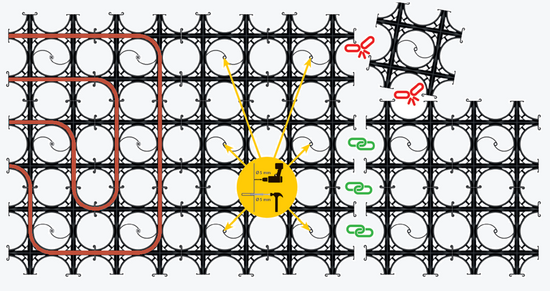

  ThinMat-tegels installeren



2.



Bevestig de kunststof tegels op de ondergrond met schroeven en pluggen of met een sterke spuitlijm. Zorg ervoor dat de tegels goed vastzitten en dat deze niet meer kunnen verschuiven.




3.



Nadat de tegels over de gehele ondergrond zijn vastgezet, klikt u de buis vast
in de daarvoor bestemde uitsparingen van de tegels.




4.

  Vervolgens werkt u het systeem af met een spanningsarme egaline
met een laagdikte van 15mm tot 20mm.



5.

  Ga verder bij hoofdstuk 3.
Verdeler »







Systeemeigenschappen


Systeemtype       Dunbed-systeem
Minimale installatiehoogte*   15 mm
Buisdiameter   10 mm

Geschikt voor sanitaire ruimte(s)   V

Mogelijke vloerafwerking ;
- tegels / plavuizen   V
- PVC-stroken   V
- marmoleum / linoleum   V
- klik-laminaat   V
- parket / hout   V
- gietvloer   V




*




De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief egaline. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.



Installatie-afbeeldingen





2.3.1.2. ThinMat voor wandverwarming


Handleiding - ThinMat-wandopbouw






1.



Achterwand



2.



Voorstrijkmiddel



3.



Kunststof ThinMat-tegel



4.



Verwarmingsbuis (10mm)



5.



Stuclaag







1.

Spacing

Wanneer dit systeem voor wandverwarming gebruikt wordt, dan worden de buizen verwerkt in een stucmortel van circa 15mm dik.
Om optimale hechting te garanderen, brengt u eerst een voorstrijk aan.




2.



Bevestig de kunststof tegels op de ondergrond met schroeven en pluggen of met een sterke spuitlijm.
Zorg ervoor dat de tegels goed vastzitten en dat deze niet meer kunnen verschuiven.




3.



Nadat de tegels zijn vastgezet, klikt u de buis vast
in de daarvoor bestemde uitsparingen van de tegels.




4.

  Vervolgens werkt u het systeem af met een spanningsarme stuclaag
van ongeveer 15mm dik.



5.

  Ga verder bij hoofdstuk 3.
Verdeler »






Systeemeigenschappen


Systeemtype       Dunbed-systeem
Minimale installatiedikte*   15 mm
Buisdiameter   10 mm

Geschikt voor sanitaire ruimte(s)   V

Mogelijke wandafwerking ;
- stucmortel   V
- leemstuc   V




*




De minimale installatiedikte geldt voor de dikte van het systeem, inclusief stucmortel. De dikte van eventuele wandtegels dient hier nog bij opgeteld te worden.
