Noppenplaten vloerverwarming met isolatie

Noppenplaat vloerverwarming met isolatie

Bij deze manier van vloerverwarming installeren, worden de buizen vastgezet op kunststof noppenpanelen. Om ongewenst warmteverlies naar de constructievloer te voorkomen, is de onderzijde van deze panelen voorzien van 11mm of 30mm EPS-isolatie. Noppenplaat met isolatie is speciaal ontworpen om de voorbereiding van de vloer voor het leggen van verwarmingsbuizen te vereenvoudigen, waardoor de installatietijd vermindert.

Een noppenplaat met isolatie van 30 mm is ideaal voor situaties waar voldoende hoogte beschikbaar is en waar een hogere isolatiewaarde gewenst is, zoals bij slecht geïsoleerde constructievloeren. Voor ondergronden die al redelijk zijn geïsoleerd, biedt de plaat met 11 mm isolatie uitkomst.

Noppenfolie voor vloerverwarming zonder extra isolatie

Voor situaties waarin er rechtstreeks op een isolatielaag of gespoten PUR wordt geinstralleerd, is er noppenfolie vloerverwarming zonder isolatie beschikbaar. Voordat de buizen van het systeem aangelegd worden, wordt er on-geïsoleerde noppenfolie over de bestaande isolatie aangebracht. Met behulp van deze noppenfolie worden de buizen rechtstreeks op de isolatie bevestigd.

De on-geïsoleerde variant van de noppenplaten is 17 mm en buizen van 14 mm of 16mm kunnen rechtstreeks tussen de vloerverwarming noppen worden vastgeklemd.
Omdat er door installeren op noppenplaten een zwevende vloer wordt gecreëerd, is het belangrijk dat er randisolatie geplaatst wordt tegen alle wanden.

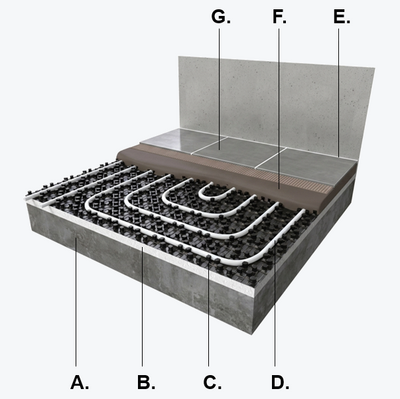

1.

Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren.
De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.

2.

Leg de vloerverwarming platen met isolatie over de gehele constructievloer of breng de vloerverwarming platen zonder isolatie aan op bestaande isolatie en plaats deze naast elkaar.
U zet de noppenplaten aan elkaar vast door de buitenste kunststof noppen van de platen over elkaar te schuiven.

Indien nodig kunt u de platen doormiddel van een montagekit of - lijm op de constructievloer vastzetten.

3.

Vervolgens begint u met het leggen van de vloerverwarmingsbuizen.
U bevestigt deze tussen de noppen door ze erin vast te drukken/klemmen.
