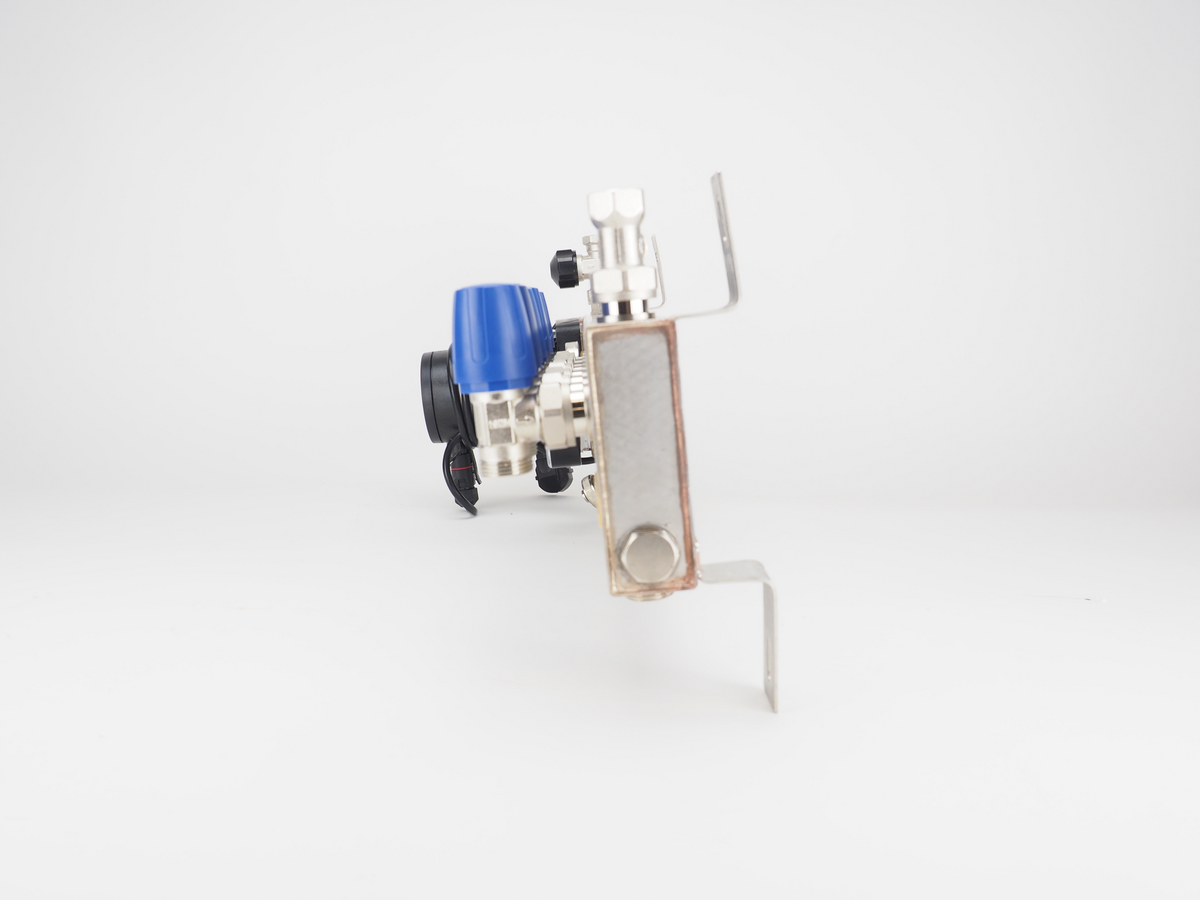

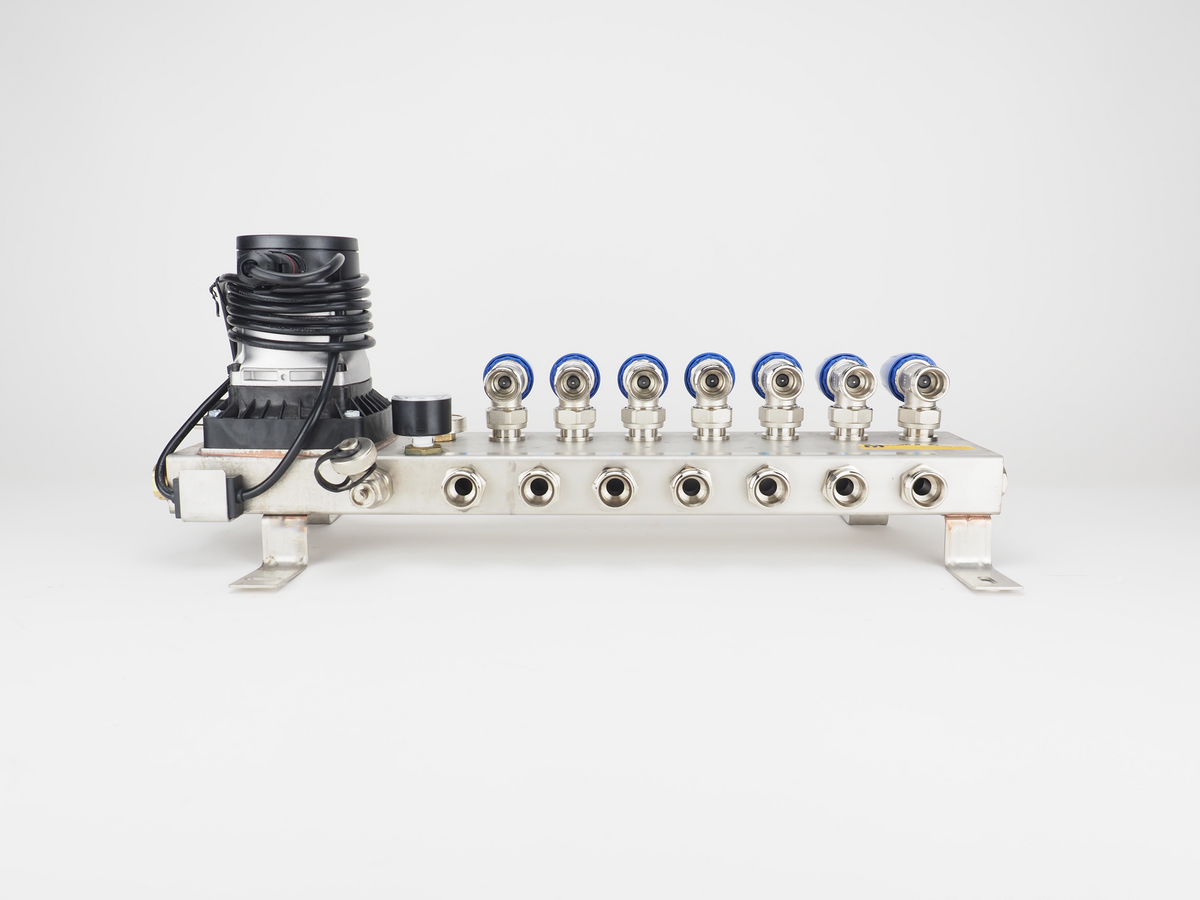

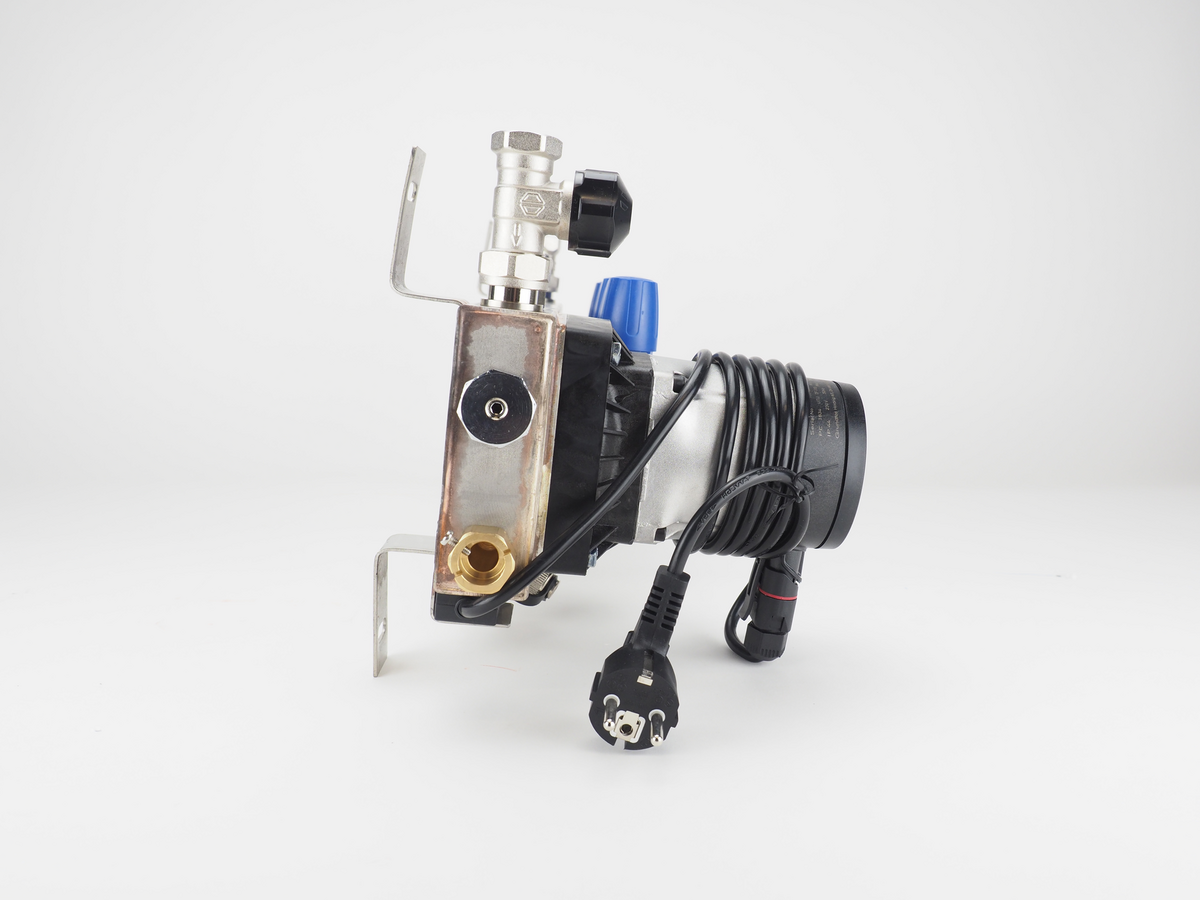

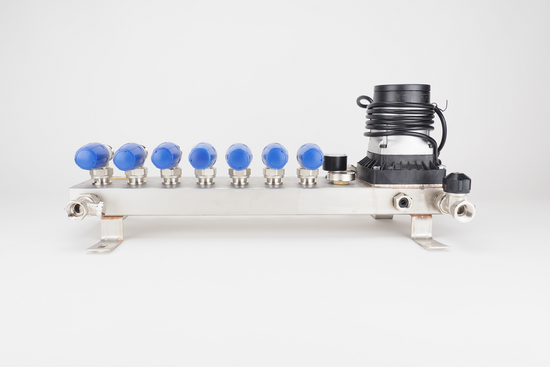

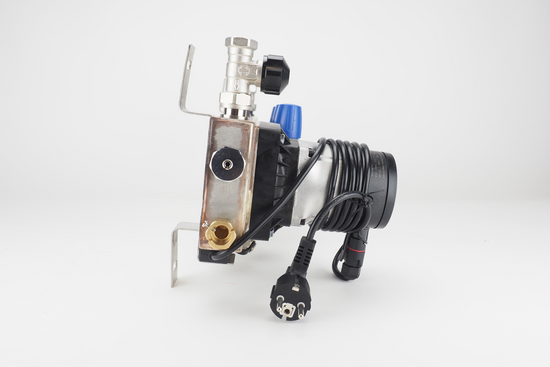

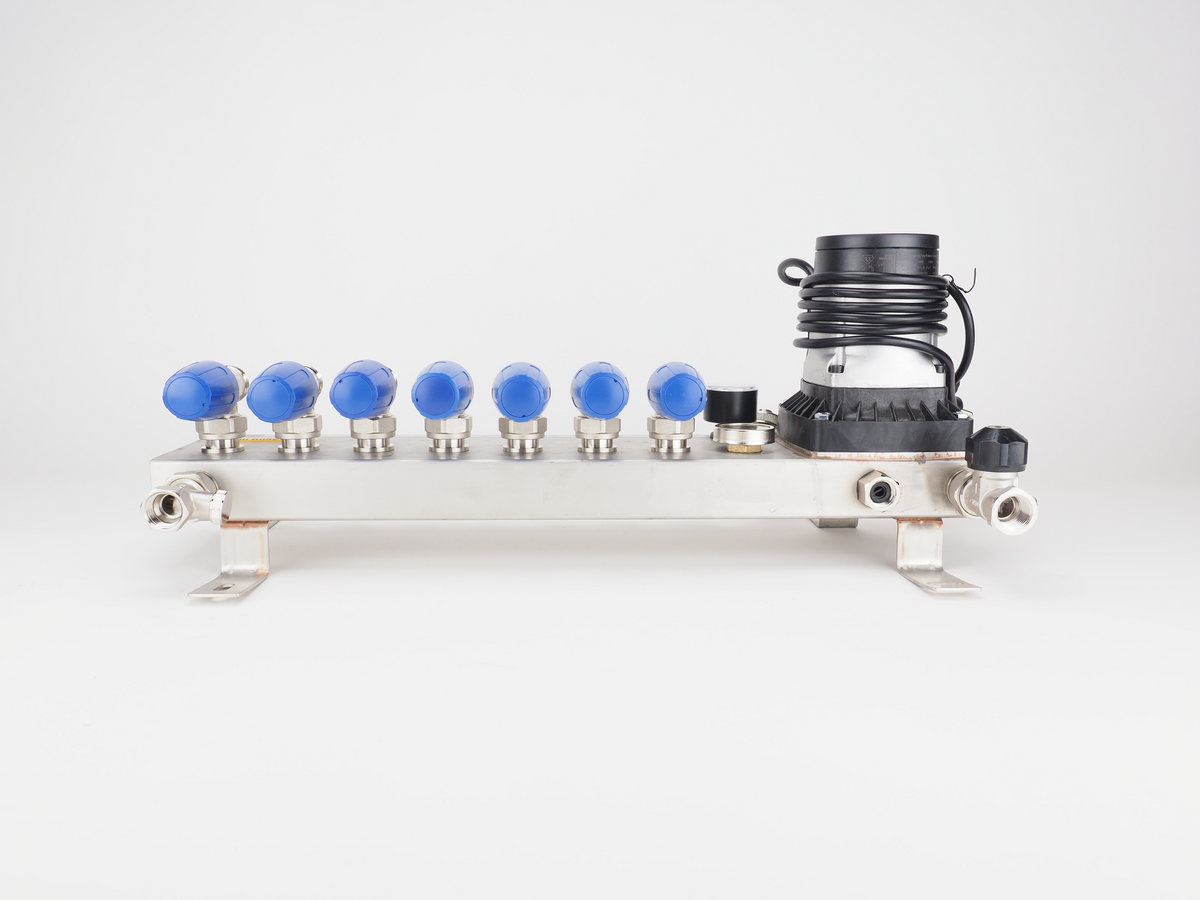

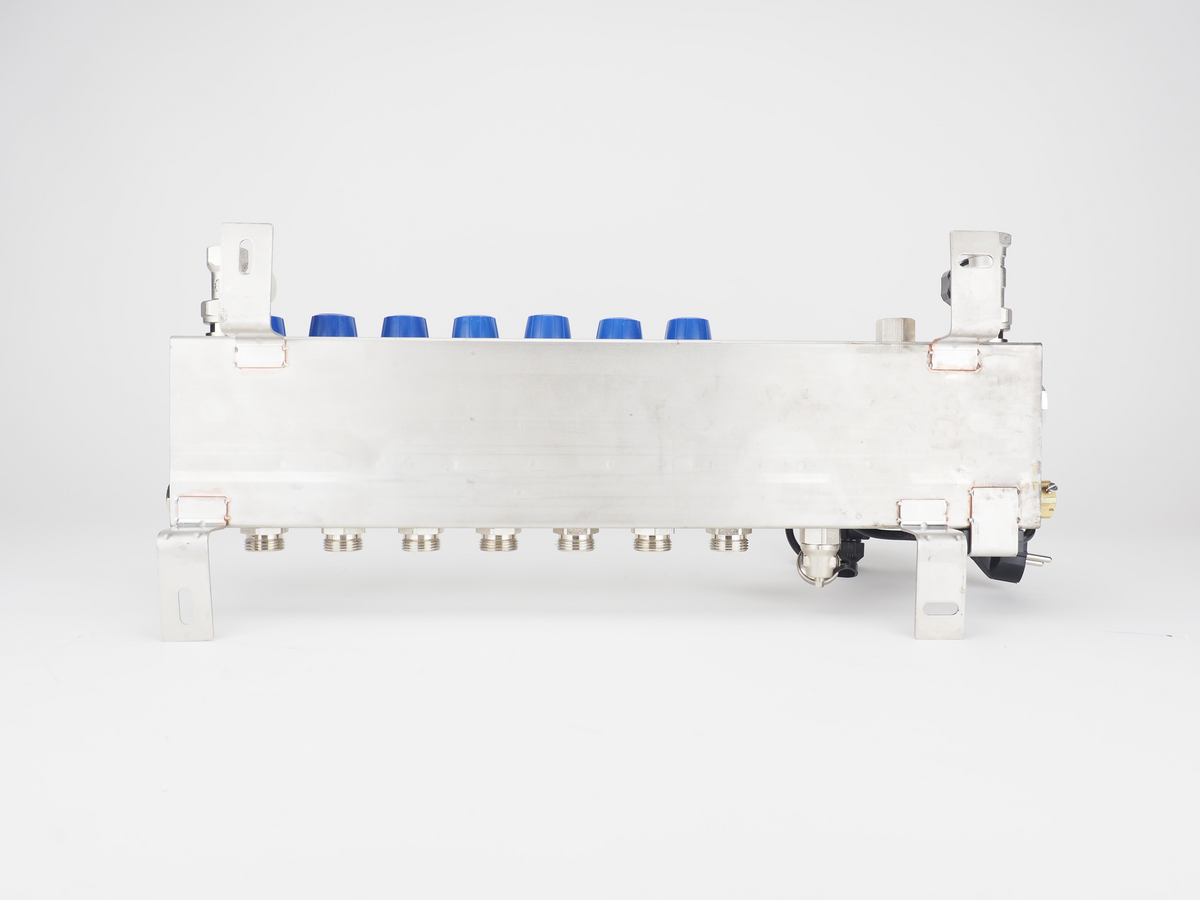

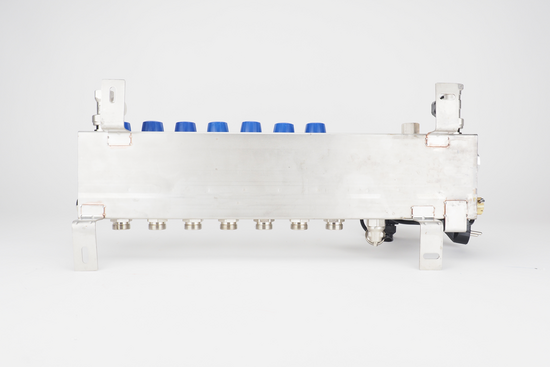

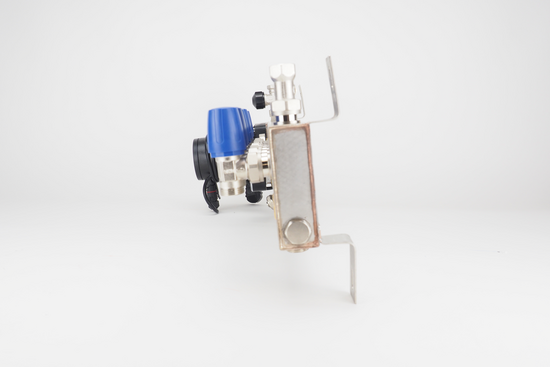

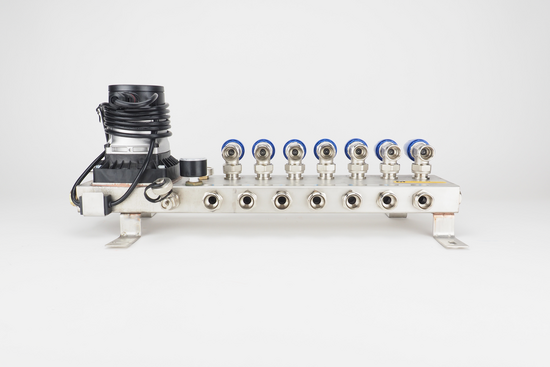

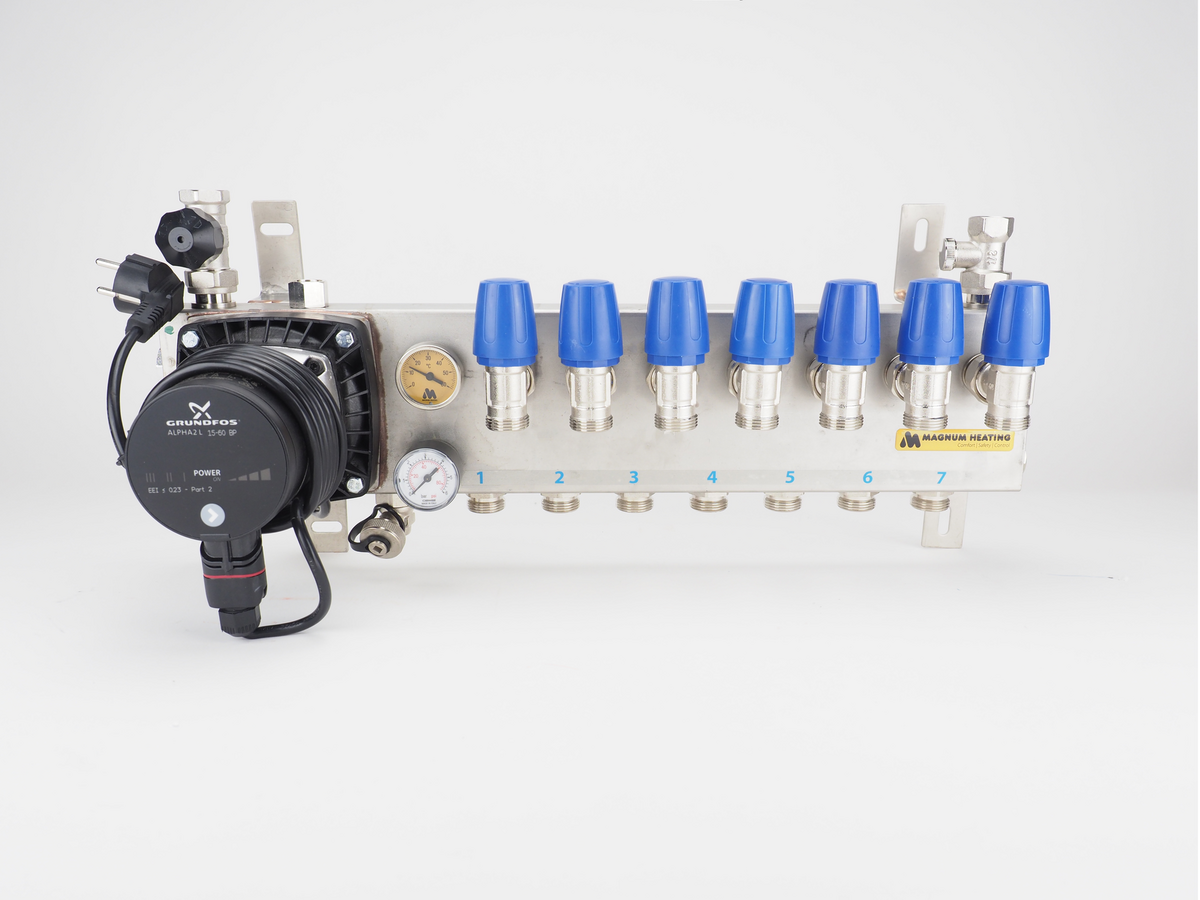

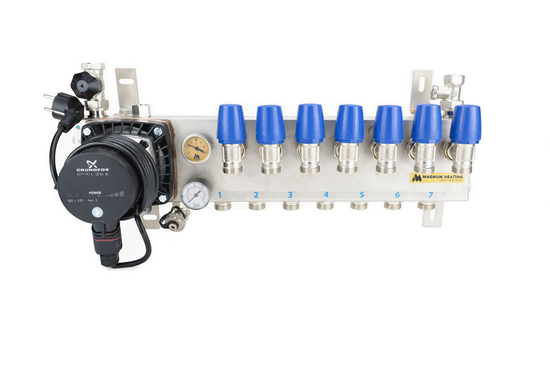

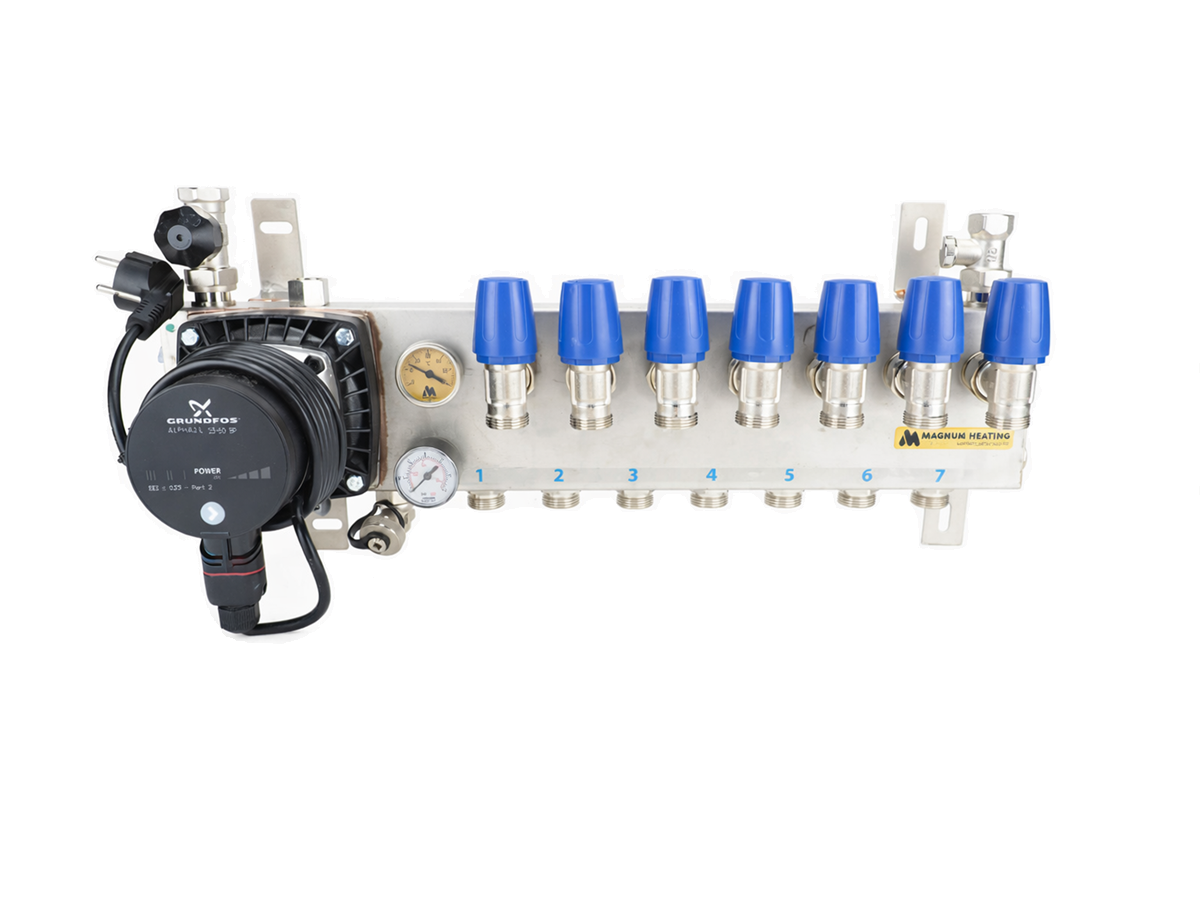

Compact RVS Front LTV-Verdeler

Maak uw keuze
Op voorraad
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  V            LT CV-ketel (45 °C ~ 55 °C)  V
  Zonneboiler (met buffervat)  V   LT CV-ketel (< 45 °C)  X
  Pelletkachel  V   Hybride warmtepomp  V
  Stad- / blokverwarming  X   Warmtepomp   X
  • Compacte regelunit, gemaakt van hoogwaardig RVS (type 4301)
  • Uitgerust met energiezuinige Grundfos-pomp
  • Inregelventiel voor laagtemperatuur-trajecten
  • Instelbare mengverdeler voor aanvoertemperaturen vanaf 45°C

De RVS LTV-verdeler bestaat uit een voorgemonteerde constructie met circulatiepomp, thermometers en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt te maken voor laagtemperatuursystemen en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

Verder is de verdeler voorzien van een regelventiel waarmee de hoeveelheid mengwater vanuit de vloer begrensd kan worden. Hierdoor wordt de verdeler steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen.
Door deze actieve instelling is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken.

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA2 L pomp.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op het casco van deze verdeler heeft u een garantie van 10 jaar en er geldt een garantie van 2 jaar op de circulatiepomp en appendages.

Artikelnummer: W33001
EAN-code: 8718531997110


Specificaties RVS LTV Verdeler

Robuuste RVS verdeler met circulatiepomp;

  • gemaakt van RVS type 4301
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L pomp.
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • inregelventiel voor actieve werking bij lagere aanvoertemperaturen
  • voorzien van thermostaatknop met capilair, thermometers, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema LTV-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.   Vloerverwarmingsgroepen

6.   Afsluiter






Afmetingen

Aantal groepen lengte (mm) hoogte (mm) diepte (mm)

1 groep 325 290 220
2 groepen 325 290 220
3 groepen 375 290 220
4 groepen 425 290 220
5 groepen 475 290 220
6 groepen 525 290 220
7 groepen 575 290 220
8 groepen 625 290 220
9 groepen 675 290 220
10 groepen 725 290 220
11 groepen 775 290 220
12 groepen 825 290 220
13 groepen 875 290 220
14 groepen 925 290 220
15 groepen 975 290 220

Aansluitingen*

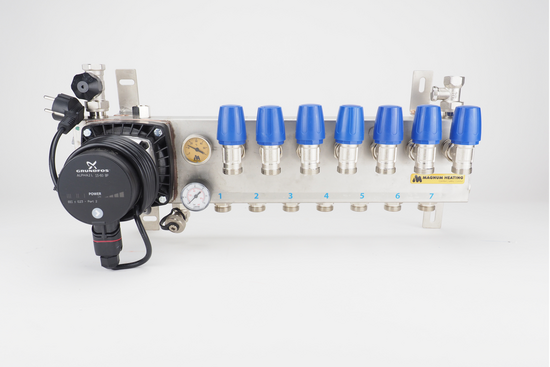

Onderdelen RVS LTV


A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

LTV-regelventiel waarmee de hoeveelheid mengwater begrensd kan worden

aanvoer met thermostaatknop

automatische ontluchter

thermometer waarop de vloertemperatuur kan worden afgelezen

retour-aansluiting vloerverwarmingsbuizen (afsluiter met M30 draad)

retour met inbus-afsluiter

dompelbuis (voor de afstandsvoeler van de thermostaatknop)

Grundfos ALPHA1-circulatiepomp

vulnippel

manometer waarop de druk in het systeem kan worden afgelezen

aanvoer vloerverwarmingsbuizen


   *) Let op ; recente modellen kunnen kleine afwijkingen hebben
