Stalen Front LTV-verdeler

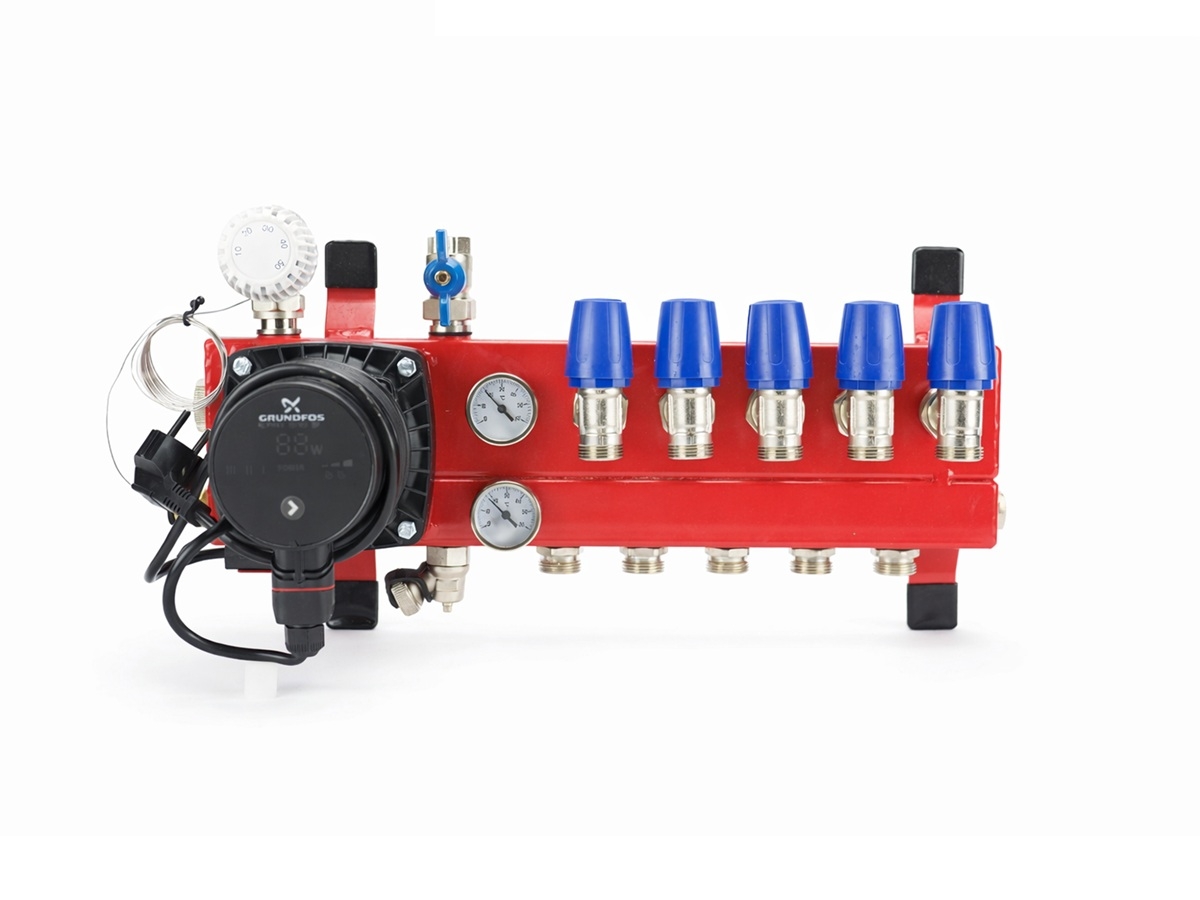

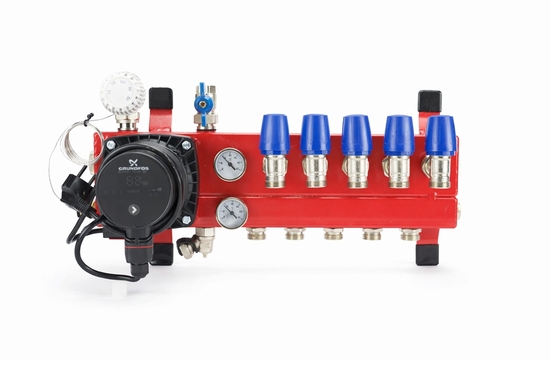

Compact Stalen Front LTV-Verdeler

Maak uw keuze
Op voorraad
  • Compacte regelunit, gemaakt van 3mm dik staal
  • Uitgerust met energiezuinige Grundfos-pomp
  • Inregelventiel voor laagtemperatuur-trajecten
  • Instelbare mengverdeler voor aanvoertemperaturen vanaf 40°C

De stalen LTV-verdeler bestaat uit een voorgemonteerde stalen constructie met circulatiepomp, thermometer en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt te maken voor laagtemperatuursystemen en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

Verder is de verdeler voorzien van een regelventiel waarmee de hoeveelheid mengwater vanuit de vloer begrensd kan worden. Hierdoor wordt de verdeler steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen.
Door deze actieve instelling is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte vloertemperatuur te bereiken.

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA2 L pomp.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages.

Artikelnummer: 93141


Specificaties U-Tube Systems LTV Verdeler

Sterke stalen verdeler met circulatiepomp;

  • gemaakt van 3mm dik koker materiaal met een sterke rode poedercoating
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L pomp.
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • inregelventiel voor actieve werking bij lagere aanvoertemperaturen
  • voorzien van thermostaatknop met capilair, thermometer, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema LTV-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.   Vloerverwarmingsgroepen

6.   Afsluiter






Afmetingen

groepen lengte (mm) hoogte (mm) diepte (mm)

2 groepen 365 235 210
3 groepen 415 235 210
4 groepen 465 235 210
5 groepen 515 235 210
6 groepen 565 235 210
7 groepen 615 235 210
8 groepen 665 235 210
9 groepen 715 235 210
10 groepen 765 235 210
11 groepen 815 235 210
12 groepen 865 235 210
13 groepen 915 235 210
14 groepen 965 235 210
15 groepen 1015 235 210

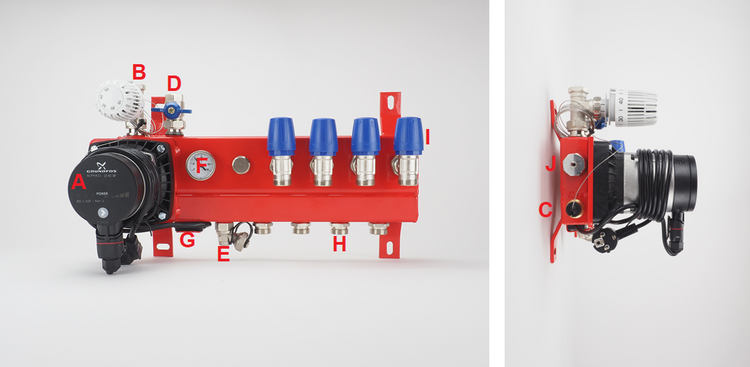

Aansluitingen*


A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

=

=

=

=

=

=

=

=

=

=

=

aanvoer met thermostaatknop

retour met kogelafsluiter

thermometer retour

thermostatische afsluiter met M30 draad

retour vloerverwarmingsbuizen

Grundfos ALPHA2 L-circulatiepomp

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

vulnippel

aanvoer vloerverwarmingsbuizen

regelventiel waarmee de hoeveelheid mengwater begrensd kan worden

dompelbuis (voor de afstandsvoeler van de thermostaatknop)



*) Let op ; recente modellen kunnen kleine afwijkingen hebben
