Sentio regelunit, basis

Name: Sentio regelunit, basis Vloerverwarming-regelset
Brand: Wavin
SKU: 4866869000
Price: 373.9500000000001 EUR
Availability: InStock

Vloerverwarming-regelset

Adviesprijs
€ 583,20

€ 373,95 incl. BTW

Winkelwagen

2 tot 5 werkdagen

Vakkundig advies voor elke klus
Vrijblijvende offerte op maat
Levering direct vanuit de fabriek
Kies zelf uw afleverdatum

Helder aanbod en duidelijke prijzen
Overzichtelijk bestelproces
Veilige betaalomgeving

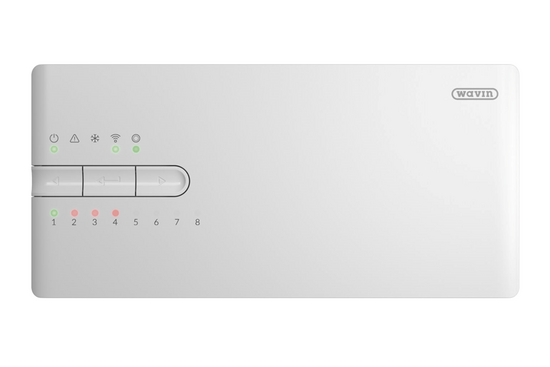

De centrale regelunit (CCU) is het hart en brein van het Sentio regelsysteem. Deze unit kan worden gebruikt met maximaal 24 bedrade of draadloze kamerthermostaten, 16 slimme radiatorthermostaten en maximaal 16 thermische thermomotoren om tot 8 verschillende zones te regelen.

Tot 24 bedrade of draadloze kamerthermostaten
Maximaal 16 thermische thermomotoren om tot 8 verschilende zones te regelen

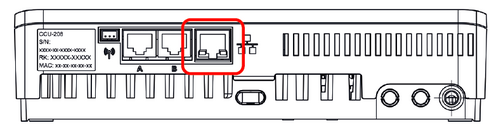

App voor IOS en Android (LAN-aansluiting noodzakelijk)

Verder bevat de unit 5 temperatuurinputs, 2 servo-outputs, 2 spanningsvrije relais (230 V) en 2 pomprelais. Aan de onderzijde van de CCU bevinden zich 2 poorten voor een PC-aansluitkabel, maximaal 2 touchscreens of 4 uitbreidingsunits (maximaal 2 van elk type).

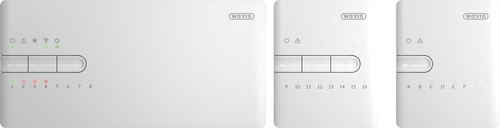

Sentio regelunit en uitbreidingen

De toepassingsmogelijkheden van de regelunit kunnen worden uitgebreid door deze te combineren met uitbreidingsunits voor de aansluiting van 8 extra outputs (EU-A) voor de regeling van maximaal acht extra zones of voor de aansluiting van maximaal 6 extra spanningsvrije relais (EU-VFR). Het is mogelijk om maximaal 16 thermomotoren aan te sluiten op een Sentio-systeem.

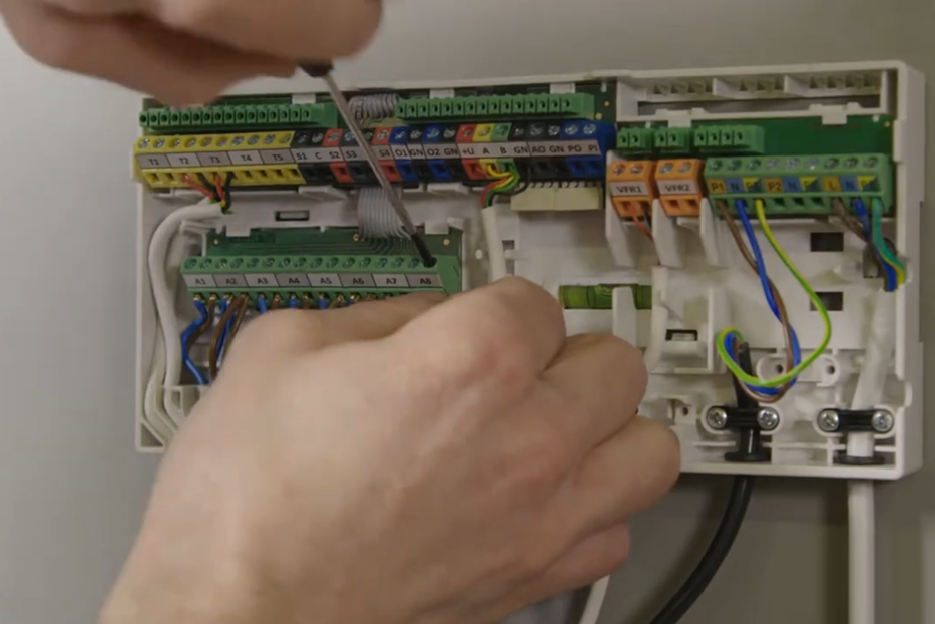

De CCU moet worden aangesloten op de bijbehorende randapparatuur (zoals bijvoorbeeld een kamer-thermostaat) die de nodige informatie over de aan te sturen zones levert. De verwarming en/of koeling wordt meestal geregeld via de ingestelde kamertemperatuur, maar ook de vloertemperatuur en luchtvochtigheid kunnen als instelpunten worden gebruikt.

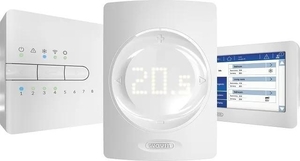

Sentio-componenten De regelunit (en andere systeem-onderdelen) worden aangemeld en geconfigureerd via een LCD-touchscreen of via een laptop met behulp de Sentio-communicatiekabel.

Bijbehorende software is te downloaden op wavin.com.

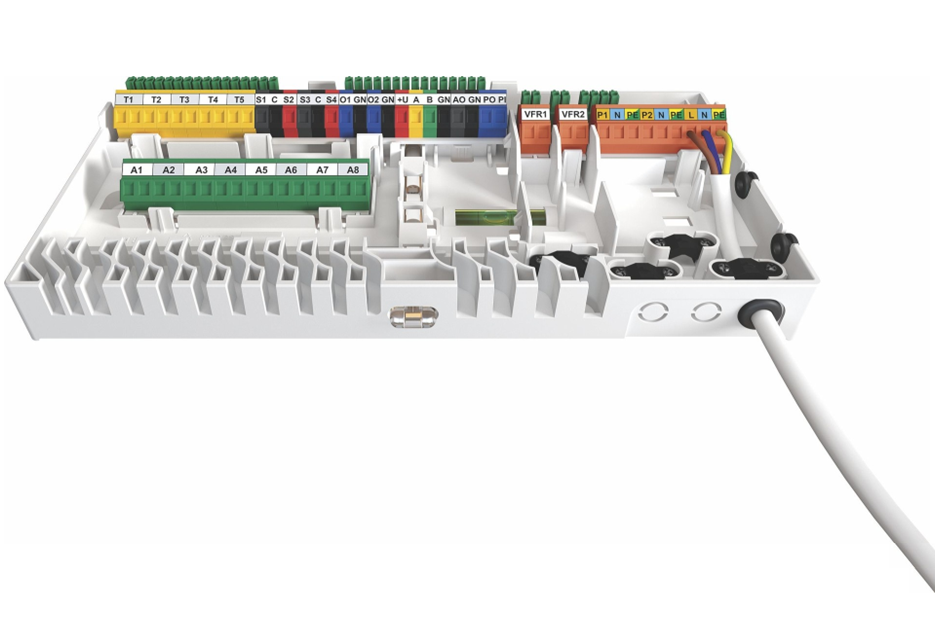

Aansluitschema

Aansluitschema CCU

_Doel	_Etiket	_Kleur	_Omschrijving

^{Thermomotor 1-8}	^A1-A8		^{Elektronische output bestemd voor 1 of 2 stuks 24 V DC 1 W/pc Wavin-thermomotoren}
^{Temperatuursensor 1}	^T1		^{Input voor temperatuursensor NTC-10kΩ (standaard buitenthermometer of brontemperatuursensor)}
^{Temperatuursensor 2/4}	^T2/T4		^{Input voor temperatuursensor NTC-10kΩ, standaard aanvoertemperatuursensor mengunits}
^{Temperatuursensor 3/5}	^T3/T5		^{Input voor temperatuursensor NTC-10kΩ, standaard afvoertemperatuursensor mengunits}
^{ITC servo-output 1}	^S1		^{0-10V output of S+ output voor 3-punts servomotor, max. belasting 24 V 2 W}
^{24V 2W}	^C		^{Gemeenschappelijke klem voor servo ITC1}
	^S2		^{+24 V voor 0-10V servo of signaal S- voor 3-punts servomotor max. belasting 24 V 2 W}
^{ITC Servo output 2}	^S3		^{0-10V output of S+ output voor 3-punts servomotor max. belasting 24 V 2 W}
^{24V 2W}	^C		^{Gemeenschappelijke klem voor servo ITC2}
	^S4		^{+24 V voor 0-10V servo of signaal S- voor 3-punts servomotor max.}^{belasting 24 V 2 W}
^{Algemene I/O1}	^IO1		^{AAN/UIT universele input/output. Input 5 V 5 mA, output = O.C. 100 mA}
	^C		^{Gemeenschappelijke klem voor GPIO1}
^{Algemene I/O2}	^IO2		^{AAN/UIT universele input/output. Input 5 V 5 mA, output = O.C. 100 mA}
	^C		^{Gemeenschappelijke klem voor GPIO2}
^{Roxi-busverbinding}	^+U		^{+24 V voor Roxi-bus, maximale outputstroom geregeld door stroombeheer}
^{Bedrade Sentio-componenten}	^A		^{A datasignaal voor Roxi-bus}
^{Bedrade Sentio-componenten}	^B		^{B datasignaal voor Roxi-bus}
	^GN		^{Aarding voor Roxi-bus}
^{Analoge output 0-10V}	^AO		^{Analoge output 0-10V/’+’}
	^GN		^{Gemeenschappelijke klem voor AO, PO, PI/’-’}
^{PWM - out}	^PO		^{PWM-output 100 Hz-5 kHz, met gemeenschappelijke klem C met analoge output AO}
^{PWM – in}	^PI		^{PWM-input 100 Hz, met gemeenschappelijke klem C met analoge output AO}
^{Spanningsvrije relais 1}	^VFR1		^{AAN/UIT spanningsvrije relais, AC 24-230 V, 1 A}
^{Spanningsvrije relais 2}	^VFR2		^{AAN/UIT spanningsvrije relais, AC 24-230 V, 1 A}
^{Mengpomp 1}	^P1		^{AAN/UIT output voor circulatiepomp 1, AC 230 V 1 A, geschakeld naar voeding L}
	^N		^{Neutraal voor pomp 1, aangesloten op voeding N}
	^PE		^{PE voor pomp 1, aangesloten op voeding PE}
^{Mengpomp 2}	^P2		^{AAN/UIT output voor circulatiepomp 2, AC 230 V 1 A, geschakeld naar voeding L}
	^N		^{Neutraal voor pomp 2, aangesloten op voeding N}
	^PE		^{PE voor pomp 2, aangesloten op voeding PE}
^Netvoeding	^L		^{Netvoeding - Live (AC 230 V)}
	^N		^{Netvoeding - Neutraal}
	^PE		^{Netvoeding - PE}
