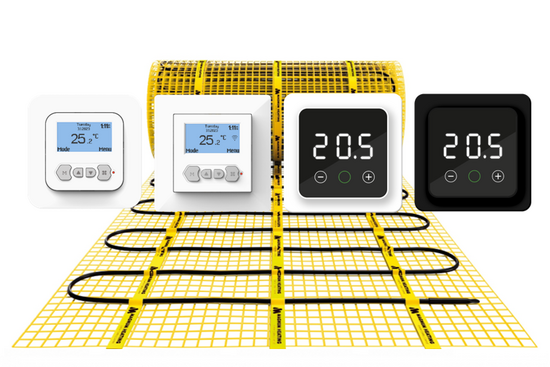

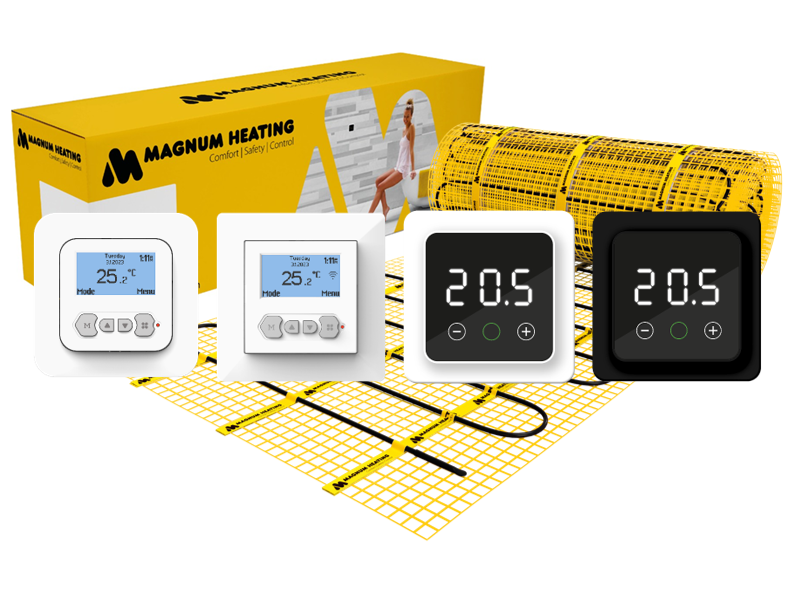

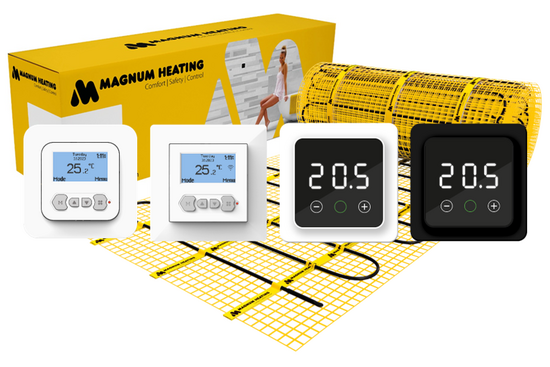

MAGNUM Mat op Maat met Keuzethermostaat

Artikelnummer: 200075_F32

Specificaties MAGNUM Mat Set

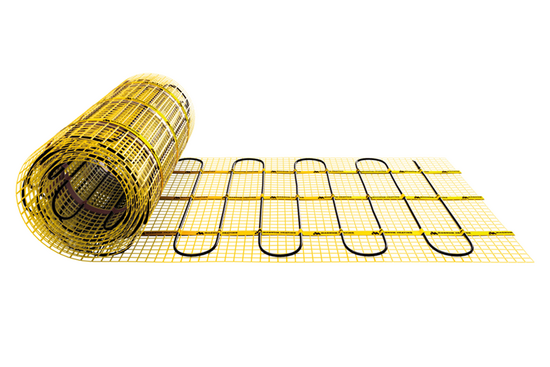

De verwarmingskabel van de MAGNUM Mat is gelijkmatig bevestigd op een glasvezelnet (met een lusafstand van ca. 10 cm).
De isolatie van deze kabel is gemaakt van TEFLON en de beschermmantel is van PVC, daardoor is de verwarmingskabel zeer duurzaam en 100% waterdicht. Hierdoor zijn alle verwarmingsmatten geschikt voor installatie in geheel natte ruimtes. Daarnaast is de verwarmingskabel van deze mat voorzien van een unieke, blinde verbinding tussen verwarming- en aansluitkabel.

EMC-vrije, twee-aderige kabel met een verwarmend vermogen van 15,7 Watt per m¹, voorzien van een 2,5 meter drie-aderige voedingskabel, bevestigd op glasvezel mat met zeer open structuur voor optimale hechting.

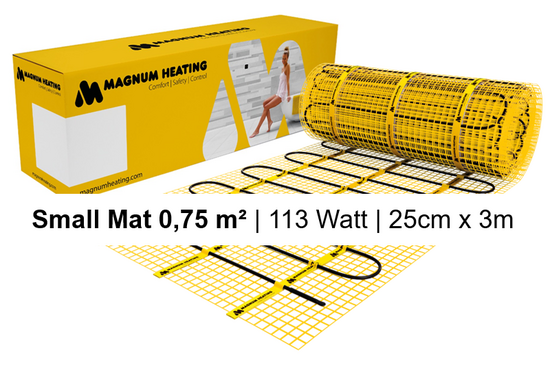

De elektrische verwarmingsmat is voorzien van een chroom-nikkel weerstandsdraad met PTFE (Teflon) isolatie en een PVC beschermmantel. De mat heeft een vermogen van 150 watt per m² en werkt op 230 volt. De verwarmingskabel heeft een diameter van circa 4 mm en een onderlinge kabelafstand van ongeveer 104 mm. De mat is verkrijgbaar in een breedte van 25 of 50 cm en wordt geleverd met een voedingskabel van 2,5 meter. De verwarmingsmat is VDE-gecertificeerd.

• Volledig omsloten door aluminium aardmantel
• Unieke blinde verbinding tussen verwarmings- en aansluitkabel
• Voldoet aan de huidige NEN normeringen voor installatie in geheel natte ruimtes

Benodigde elektrische mat berekenen

Ga bij het bepalen van de benodigde elektrische mat altijd uit van het vrije (netto-) te verwarmen oppervlak. Zo worden de matten niet onder vaste delen als badkuipen en/of douchebakken gelegd. Wanneer een badkamer van 3m x 2m (6m²) is voorzien van een bad van 1m x 2m dan haalt u deze van het totaaloppervlak af en de benodigde mat zal in dit geval 4m² zijn bij gebruik als vloerverwarming.

Beschikbare oppervlaktes en vermogens

MAGNUM elektrische verwarmingsmatten;

Indien gewenst kunnen grotere oppervlaktes verwarmd worden door het toepassen van twee of meerdere matten of complete sets.

Installatiemogelijkheden MAGNUM-Mat

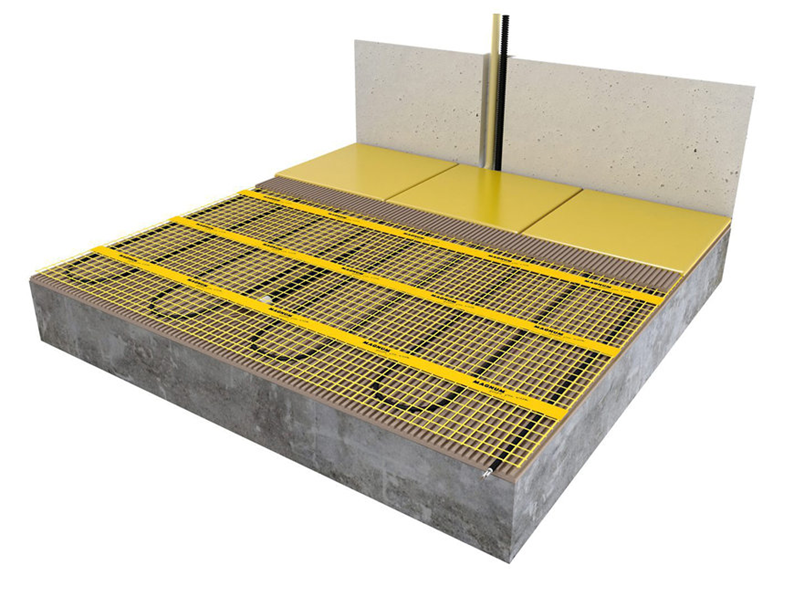

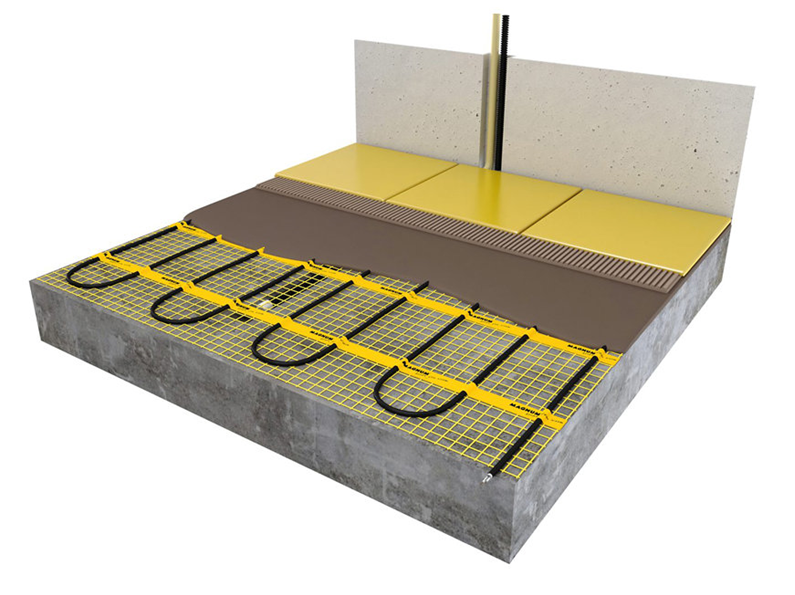

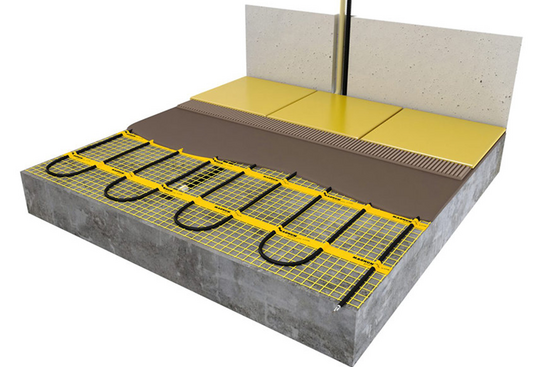

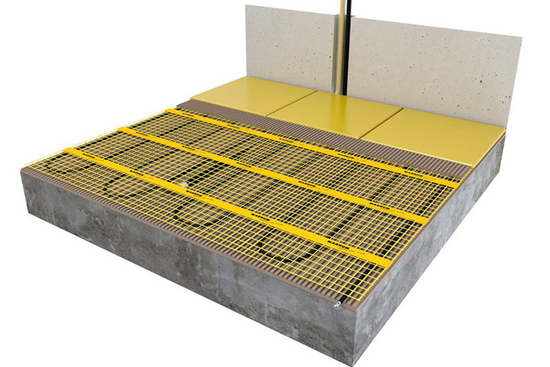

Een elektrische vloerverwarmingsmat kan direct in tegellijm worden verwerkt of worden ingebed in een zelfegaliserende gietmortel. Daarnaast is verwerking in een stuclaag of mortellaag mogelijk en kan de mat worden toegepast in anhydrietvloeren.

Installeren van een elektrische mat

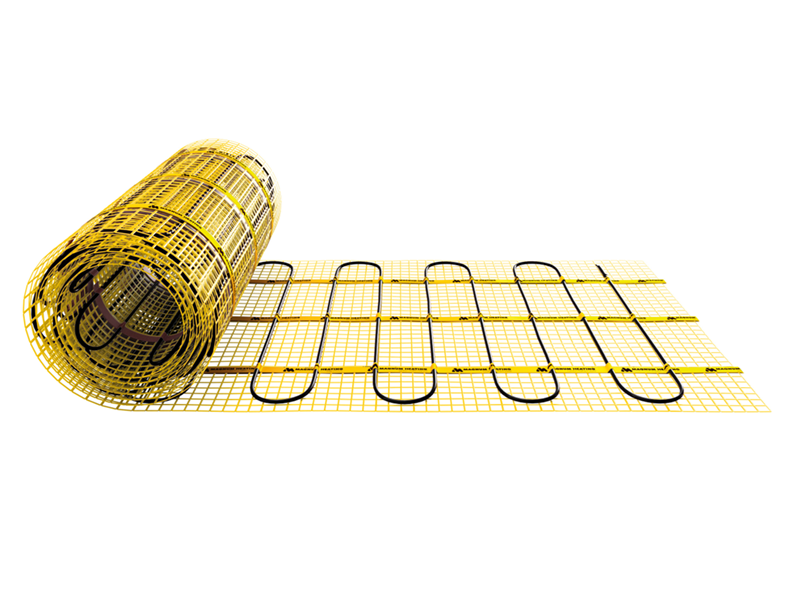

De MAGNUM Mat bestaat uit een elektrische verwarmingskabel die is bevestigd op een glasvezel webbing. Om de mat op maat te maken en het volledige vrije vloeroppervlak van vloerverwarming te voorzien, gaat u als volgt te werk;

1. Rol de verwarmingsmat uit over de gehele lengte van het oppervlak waar het systeem op wordt geïnstalleerd.
2. Bij het einde van het eerste te leggen deel knipt u de glasvezel webbing door en draait u de mat 180°.
3. Vervolgens legt u het volgende deel.

Let op

Zorg ervoor dat u altijd alleen de webbing doorknipt, want de verwarmingskabel dient altijd in zijn geheel in de vloer verwerkt te worden en mag nooit worden doorgeknipt.
Mocht uw verwarmingsmat onverhoopt iets te groot zijn, dan kunt u de kabel loshalen van de webbing en de afstand tussen de lussen van de kabel kleiner maken door deze iets dichter op elkaar te knopen.
